影响声耦合的因素主要有：耦合层的厚度，耦合剂的声阻抗，工件表面粗糙度和工件表面形状。

       耦合层厚度的影响

       如图4-15所示，耦合层厚度对耦合有较大影响。当耦合层厚度为λ/4的奇数倍时，透声效果差，耦合不好，反射回波低。当耦合层厚度为λ/2的整数倍或很薄时，透声效果好，反射回波高。

       工件表面粗糙度的影响
       由图4-16可知，工件表面粗糙度对声耦合有明显影响。对于同一耦合剂，表面粗糙度高，耦合效果差，反射回波低。声阻抗低的耦合剂，随粗糙度的变差，耦合效果降低得更快。但粗糙度也不必太低，因为粗糙度太低，耦合效果无明显增加，而且使探头因吸附力大而移动困难。一般要求工件表面粗糙度Ra不高于6.3μm。

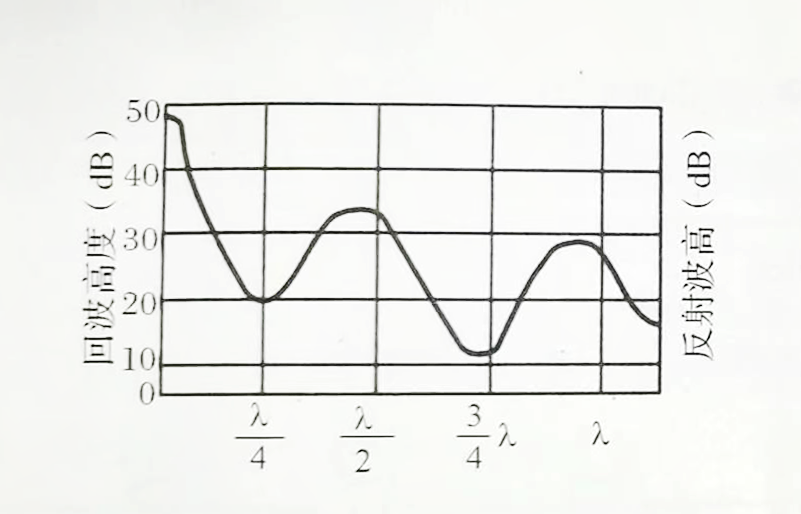

图4-15耦合层厚度d对耦合的影响
(衰减器控制的仪器)

图4-16表面粗糙度对耦合的影响

(增益器控制的仪器)


       耦合剂声阻抗的影响
       由图4-16还可以看出，耦合剂的声阻抗对耦合效果也有较大的影响。对于同一检测面，耦合剂声阻抗大，耦合时透声效果好，反射回波高，例如表面粗糙度Ra=100μm时，Z=2.4的甘油耦合回波比Z=1.5的水耦合回波高6dB~7dB。
       工件表面形状的影响
       工件表面形状不同，耦合效果不同，其中平面耦合效果最好，凸曲面次之，凹曲面最差。因为常用探头表面为平面，与曲面接触为点接触或线接触，声强透射率低。特别是凹曲面，探头中心不接触，因此耦合效果更差。
       不同曲率半径的曲面耦合效果也不同，曲率半径大，耦合效果好。
