A型脉冲反射式超声检测的最大特点是以声束轴线声压为定量的唯一依据。因此，反射体的定位与声束的方向性直接相关，声束方向性分为直声束与斜声束两种情况，如图4-24、图4-25所示。

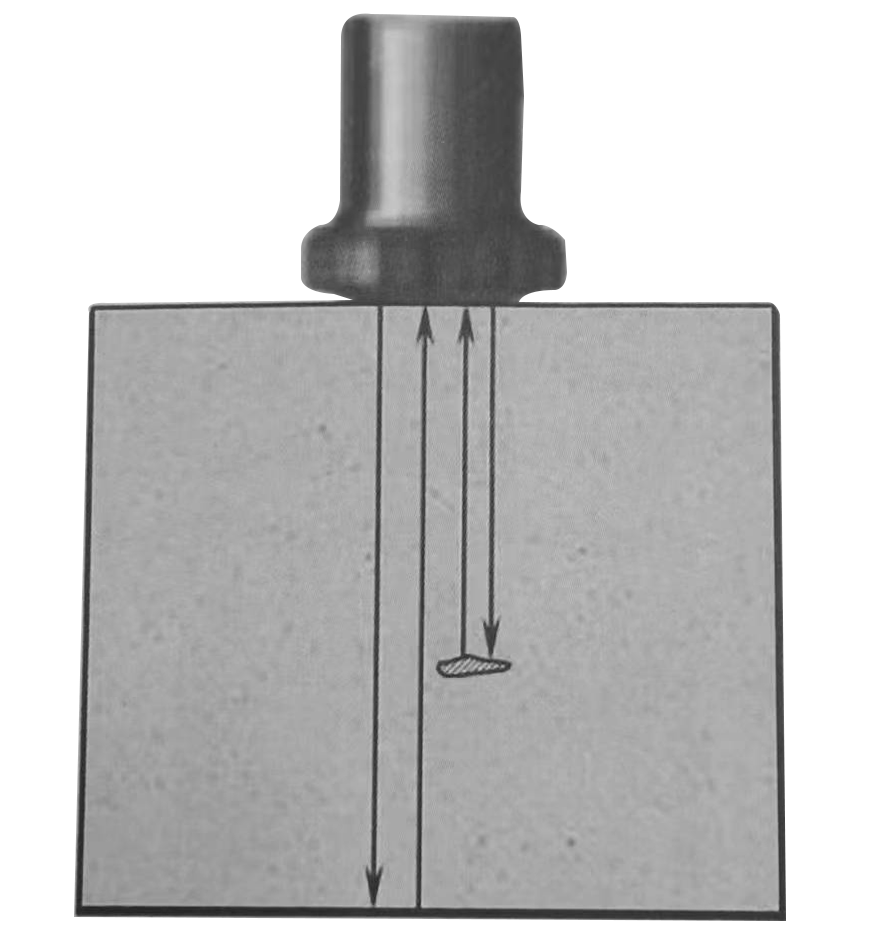

图4-24 直声束示意图

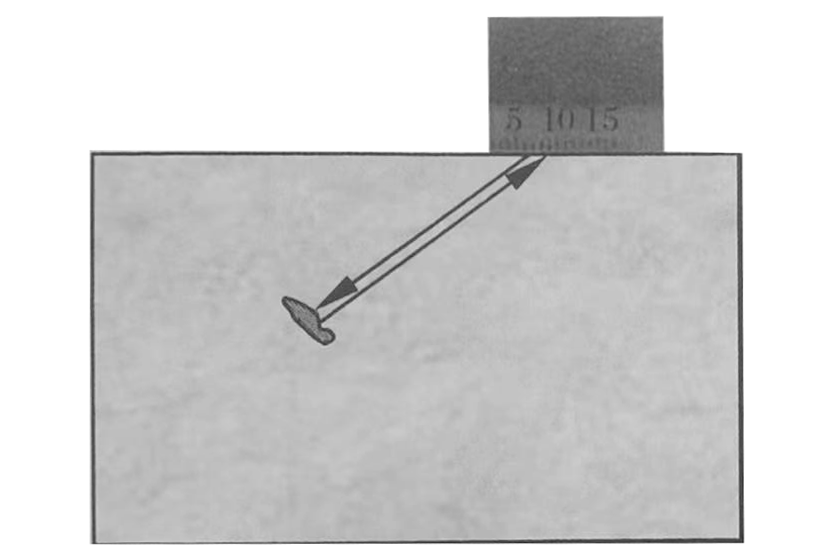

图4-25 斜声束示意图

直声束定位参数
       直声束是垂直入射进入工件的，在工件内部方向不变，如出现回波，其反射体必然在纵波声束轴线上，也就是在纵波直探头的正下方。其深度值h=ct/2，超声波声速 c=5900m/s，t为超声波传播的时间(声时)，声时可以从仪器的计时电路获取。根据上面公式，数字化仪器计算出深度并直接显示h值，如图4-26、4-27所示。

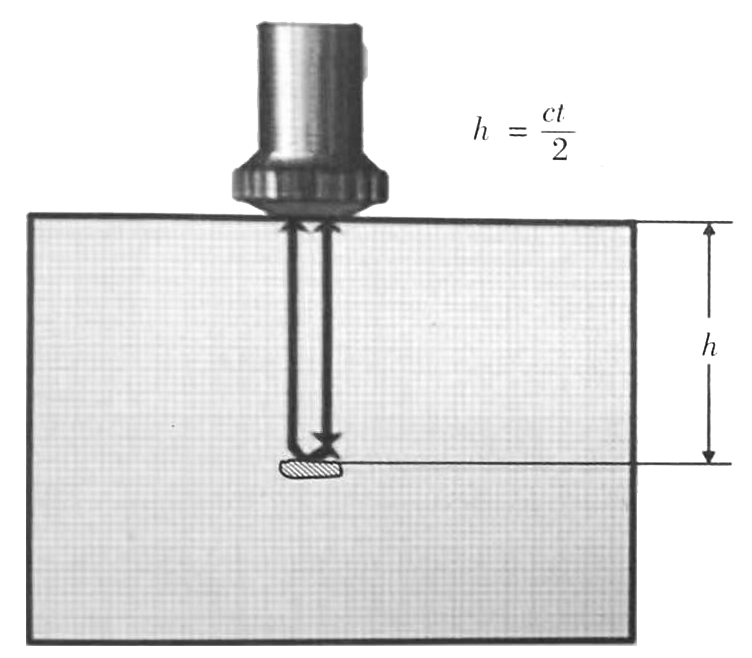

图4-26 直声束垂直检测示意图

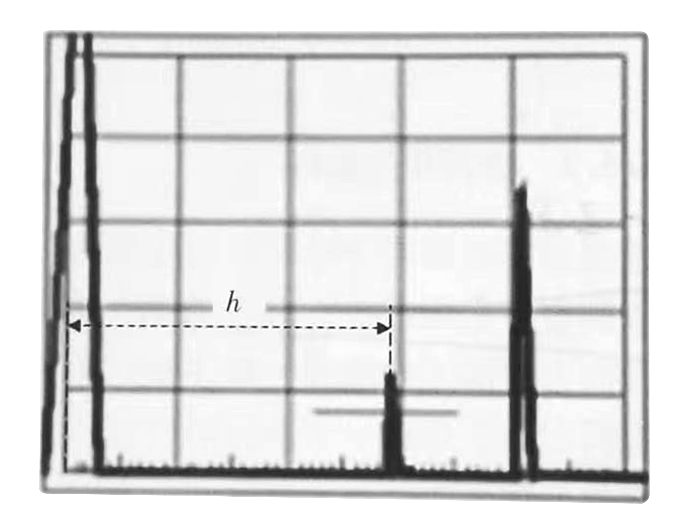

图4-27 直声束垂直检测信号显示

斜声束定位参数
       斜声束是倾斜入射进入工件的，在工件内部折射后方向改变，其反射体在折射波声束轴线上。其声程值S=ct/2，超声波横波声速c=3230m/s，t为超声波传播的时间(声时)。声时可以从仪器的计时电路获取。根据上面公式，数字化仪器计算出声程并直接显示 S、h、l值。
       如图4-28、4-29所示，声程S为超声波实际传播的距离，数字仪器可以直接计算出声程值，水平距离l=S·sinβ，深度h=S·cosβ。斜声束的定位有声程 S、深度 h、水平距离l三个参数，数字仪器可以将此三个定位参数直接显示在示波屏上，便于实际检测。

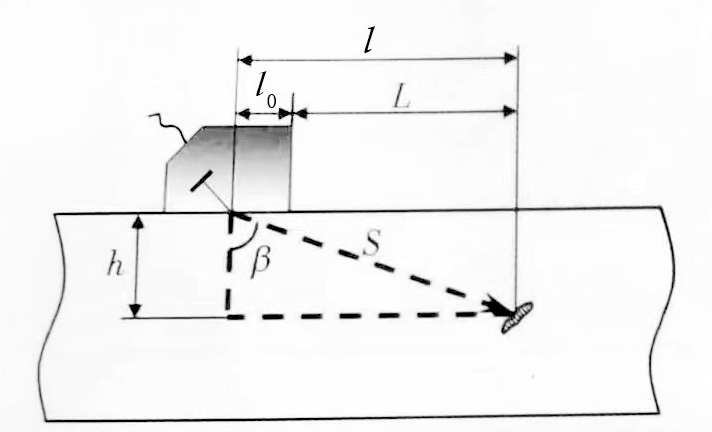

图4-28斜声束斜角检测示意图

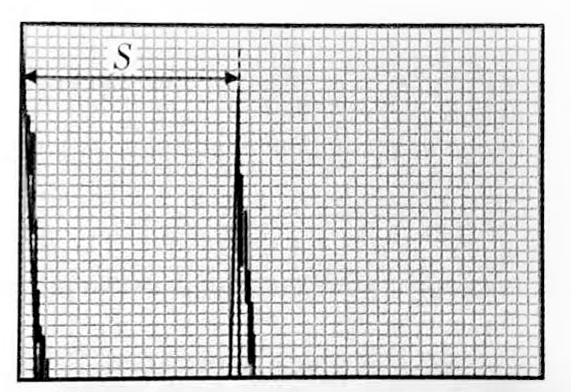

图4-29斜声束检测信号显示

       另外，斜声束还有一个常用的定位参数为简化水平距离L，用以代替水平距离l，检测中使用非常方便，简化水平距离L等于水平距离l减去探头前沿长度l0，即L=l-l0。
