缺陷波形分为静态波形和动态波形两大类。静态波形是指探头不动时缺陷波的高度、形状和密集程度。动态波形是指探头在检测面上移动过程中，缺陷波的变化情况。
       静态波形
       缺陷内含物声阻抗对缺陷回波高度有较大的影响。白点、气孔等内含气体，声阻抗很小，反射回波高。非金属或金属夹渣声阻抗较大，反射回波低。另外，不同类型缺陷反射波的形状也有一定的差别。例如气孔与夹渣，气孔表面较平滑，界面反射率高，波形陡直尖锐。而夹渣表面粗糙，界面反射率低，同时还有部分声波透人夹渣层，形成多次反射，波形宽度大并带锯齿，如图 4-41示。特点对于区分气孔与夹渣是有参考价值的。

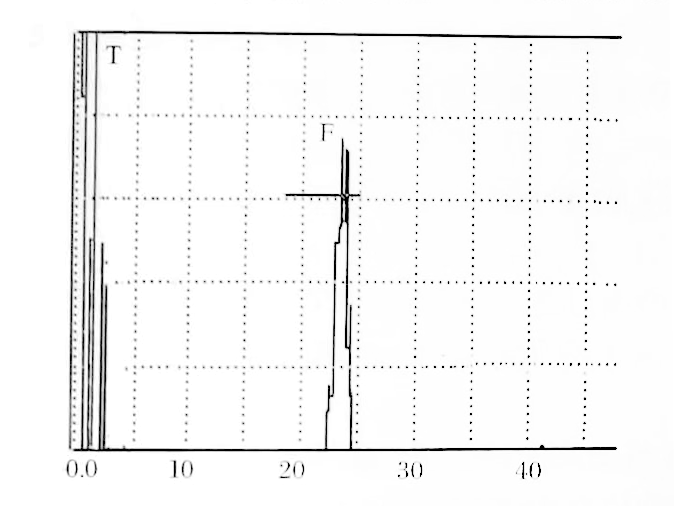

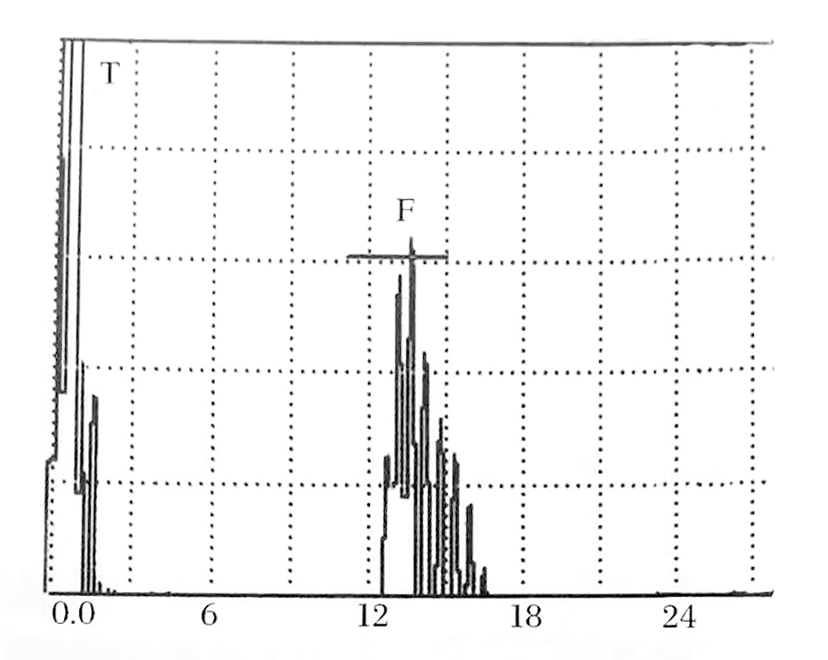

（a）气孔	（b）夹渣

图4-41 气孔和夹渣静态波形

       单个缺陷与密集缺陷的区分比较容易。一般单个缺陷回波是独立出现的，而密集缺陷回波则是杂乱出现，且互相彼连。

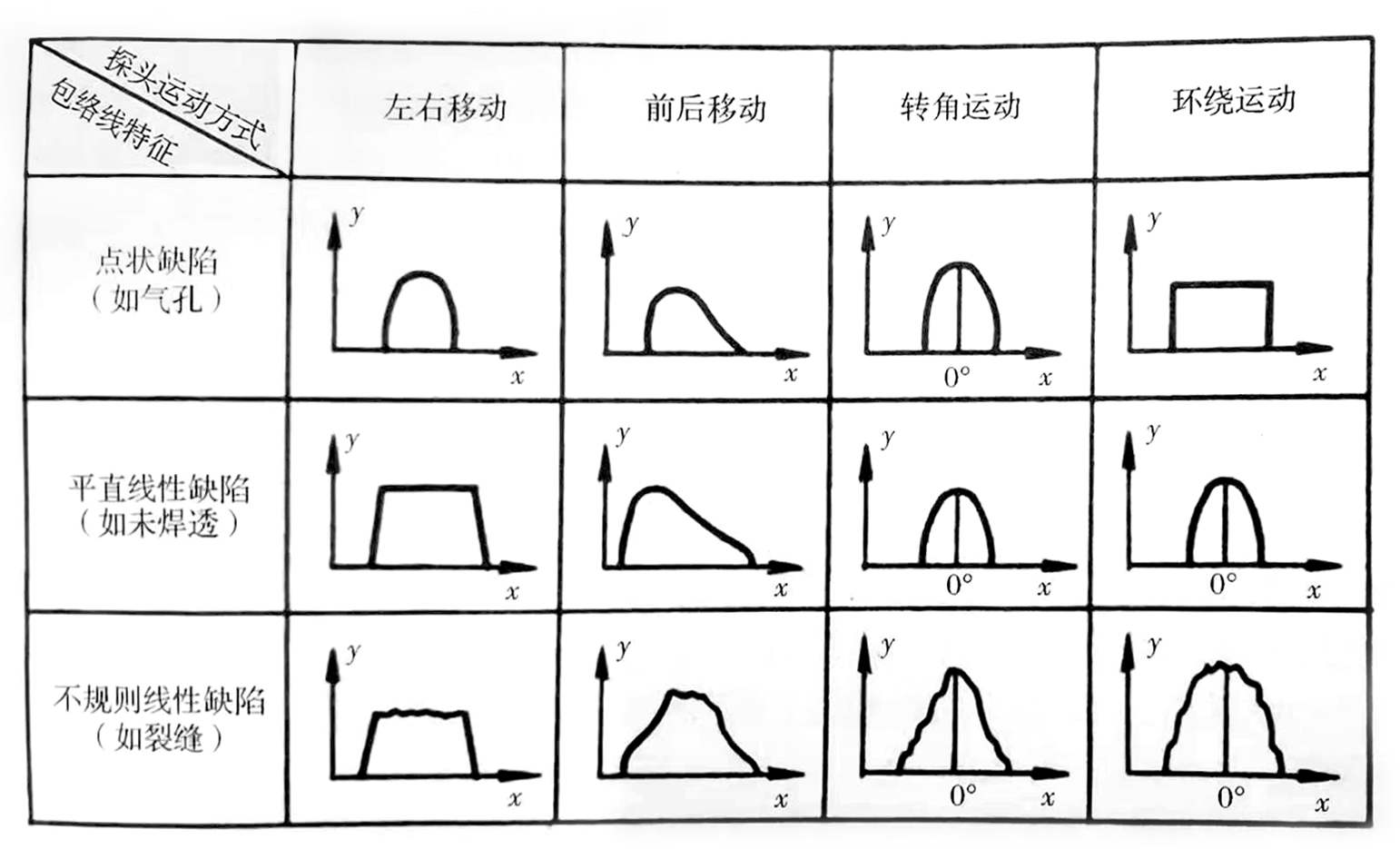

图4-42 工件中常见缺陷的动态波形

       动态波形

       超声波人射到下同性质的缺陷上，其动态波形是不同的。为了便于分析估计缺陷的性质，常绘出动态波形图。动态波形图横坐标为探头移动距离，纵坐标为波高。常见不同性质缺略的动态波形如图4-42所示。不同性质密集缺陷的动态波形对探头移动的敏感程度不同。白点对探头移动很敏感，只要探头稍一移动，缺陷波立刻此起彼伏，十分活跃。但夹渣对探头移动不太敏感，探头移动时，缺陷波变化迟缓。
