散热器钎焊检测报告
简介：澳门官方游戏网站-中国有限分公司接受用户委托，针对来样进行了检测，检测报告如下。
系统：本次检测系统采用美国物理声学公司生产的超声波自动化检测评估系统----T24 进行检测。参数请见下表：
|
设备型号 |
UPK-T24 |
主机模块 |
ADIPR1 |
|
探头选用 |
水浸聚焦探头 |
探头焦距 |
3.0 英寸 |
|
耦合剂 |
纯净水 |
实验条件 |
室温 |
|
聚焦方式 |
聚焦钎焊焊接面 |
扫描方式 |
X-Y 扫描 |
|
AD 采样率 |
250MHz |
滤波器 |
2.0-30MHz |
|
扫查分辨率 |
0.1mm |
增益 |
30±4dB |
图一 基本参数表
|

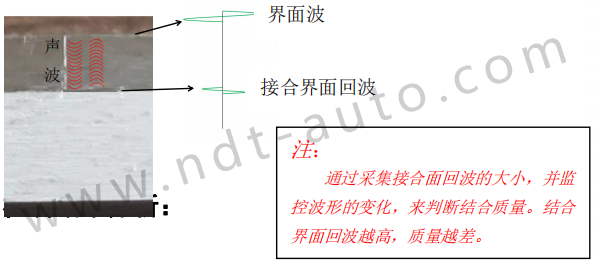

原理简介： 利用超声波特性，结合运动控制系统进行自动化扫查，并记录每一个位置对应的超声波变化，利用软件处理，可以画出焊接面的超声波回波的变化。并自动统计计算钎焊的钎着率。 超声波在致密材料中传播时，遇到异质界面时，会发生反射折射等现象。当出现反射时，结合界面回波的会提高幅值会比结合良好位置的幅值高。利用这种差异性，可以区分出结合面的焊接质量。
|

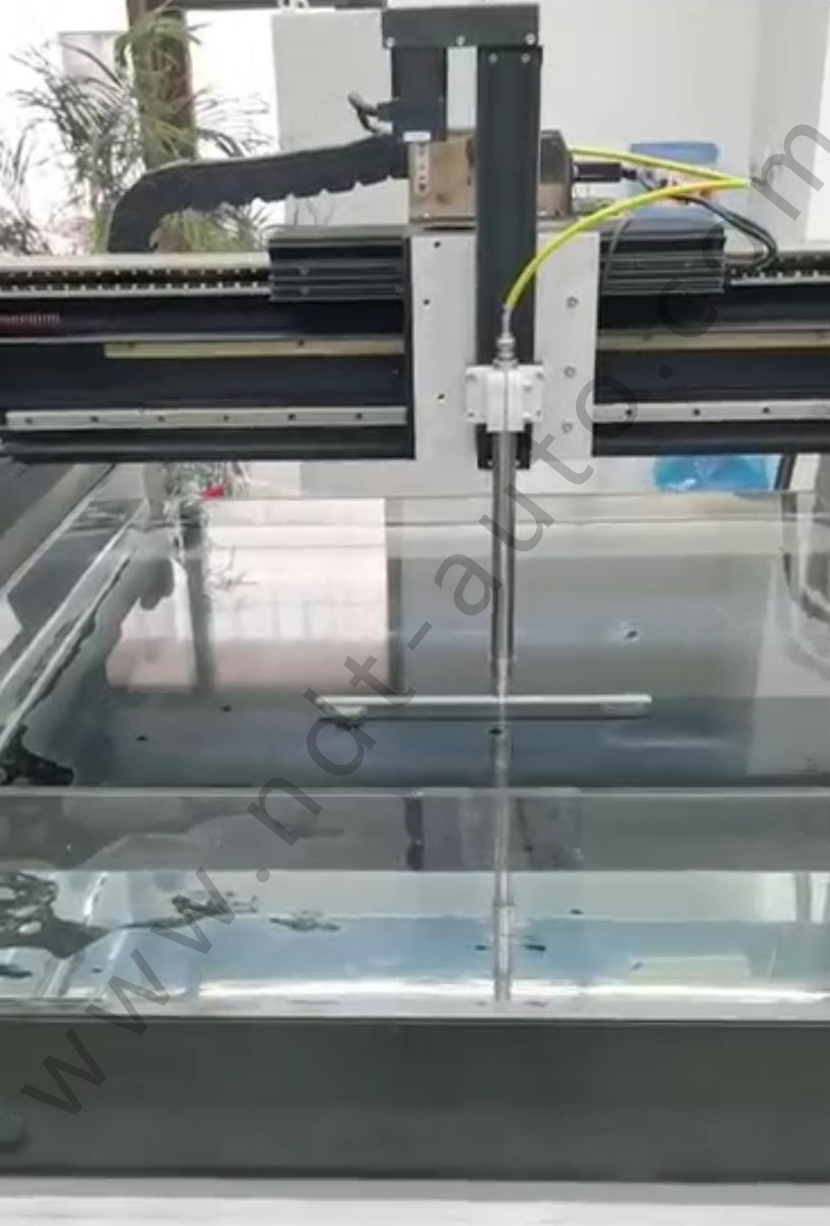

UPK-T24 系统 |

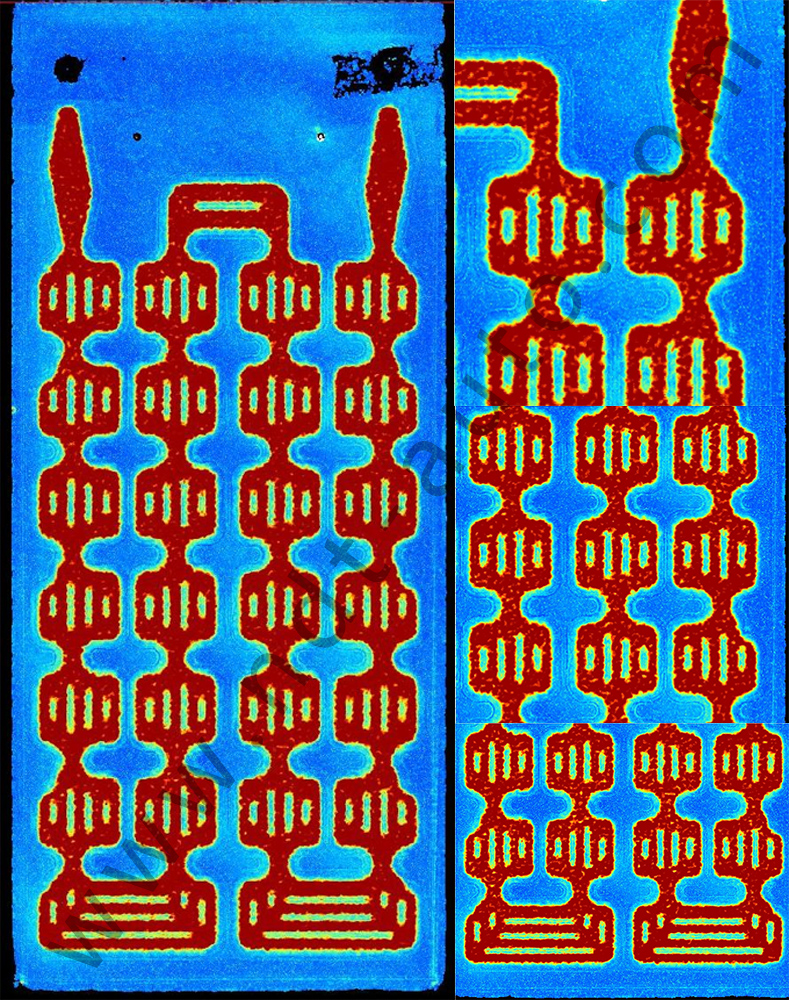

工件二 正面

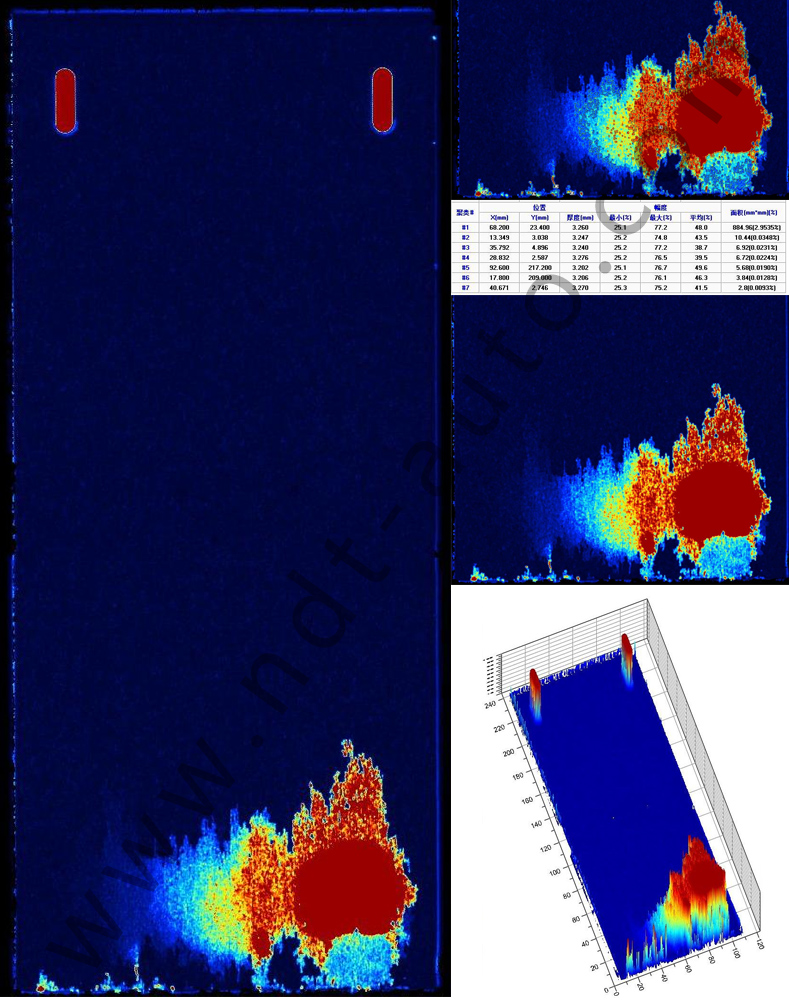

工件二-反面

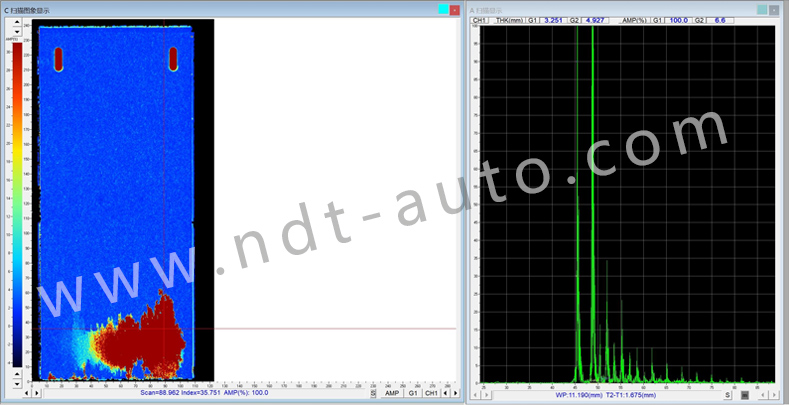

缺陷处波形

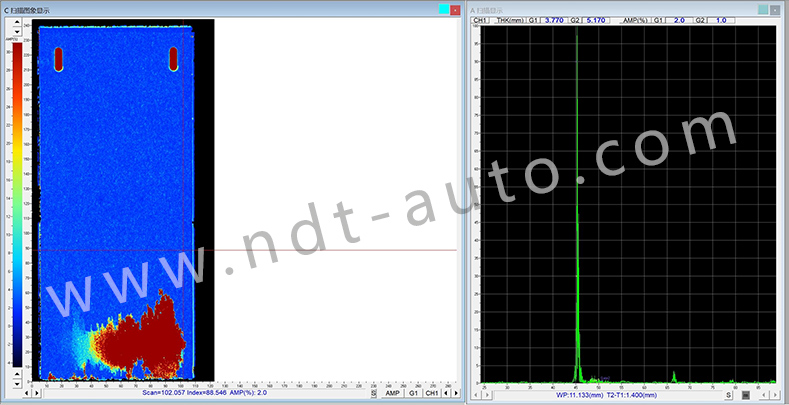

完好处波形
