超声检测中，显示屏上常常除了始波T、底波B和缺陷波F外，还会出现一些其他的信号波，如迟到波、三角反射波、61°反射波以及其他原因引起的非缺陷回波，影响对缺陷波的正常判别。因此，分析了解常见非缺陷回波产生的原因和特点是十分必要的。
迟到波
       如图4-43所示，当纵波直探头置于细长(或扁长)工件或试块上时，扩散波声束在侧壁产生波型转换，转换为横波，此横波在另一侧面又转换为纵波，最后经底面反射回到探头，被探头接收，从而在显示屏上出现一个回波。由于转换的横波声程长，声速小，传播时间较直接从底面反射的纵波长，因此转换后的波总是出现在第一次底波B1之后，故称为迟到波。又由于变型横波可能在两侧壁发生多次反射，每反射一次就会出现一个迟到波，因此迟到波往往有多个。如图4-43 中的 H1、H?、H3……。迟到波之间的纵波声程差△x(单程)是特定的。由图4-44可知，L斜入射到钢/空气界面，当αL=70°左右时，变型横波很强，由此可以算出△x为:

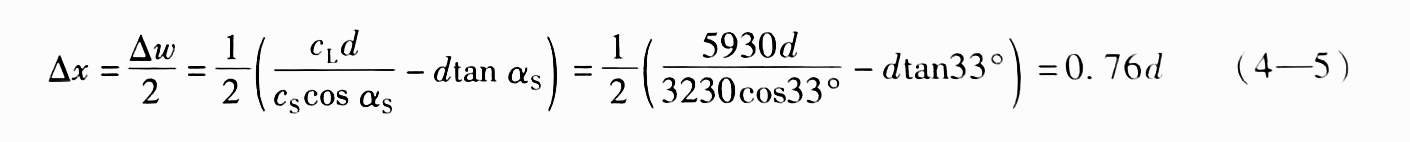

       式中:
       Δw?迟到波H1与底波B1的波程差(双程);

       d?工件的直径或厚度，mm。

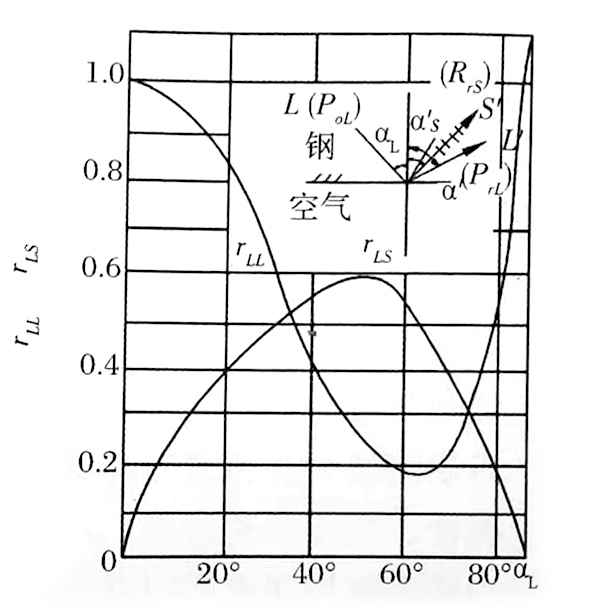

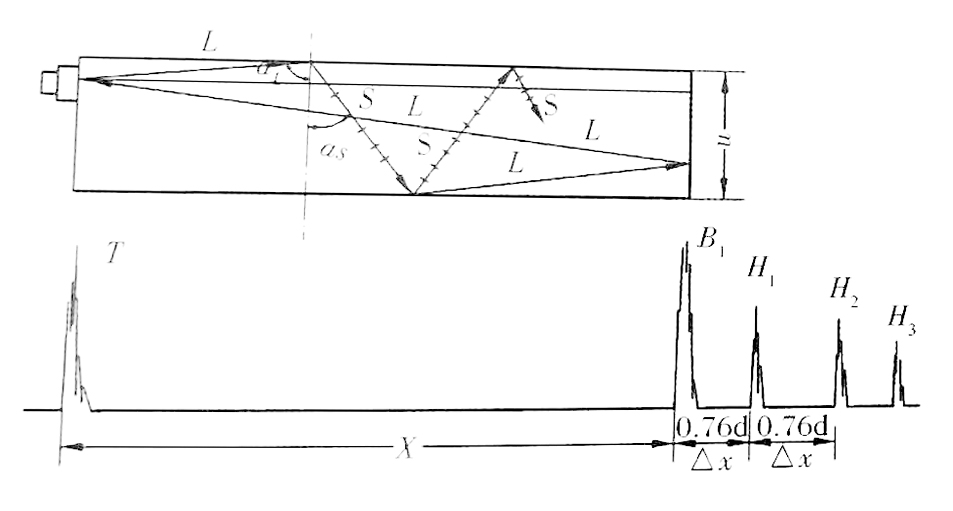

图4-43  迟到波	图4-44  L斜入射到钢/空气界面

       由于迟到波总是位于B1后，并且位置特定，而缺陷波一般位于B1前，因此，迟到波不会干扰对缺陷波的判别。

       实际检测中，当直探头置于IIW或CSK?IA试块上并对准100mm厚的底面时，在各次底波之间出现一系列的波就是这种迟到波。
