图4-45   61°反射波	图4-46   CSK?I A试块上的61°反射

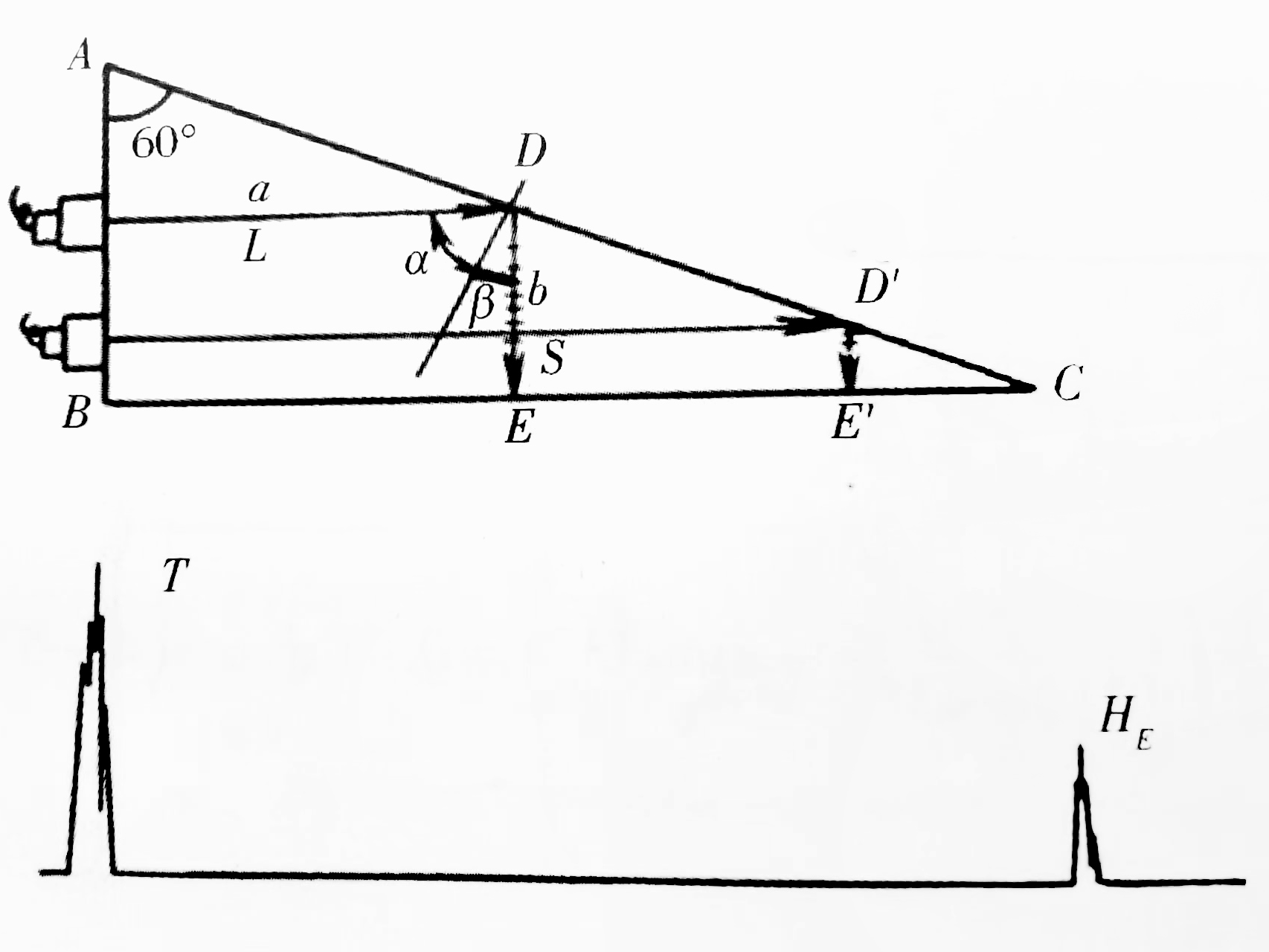

       当探头置于图4-45所示的直角三角形工件上时，若纵波入射角α与横波反射角β的关系为:α+β=90°，则会在显示屏上出现位置特定的反射波。
       由β=90°-α得:sinβ=cosα

       由反射定律得:


       对于钢：，即α=61°反射，所以这种反射称为61°反射。

       61°反射的声程为：

       当探头在AB边上移动时，反射波的位置不变，其声程恒等于直角三角形61°角所对的直角边长BC。

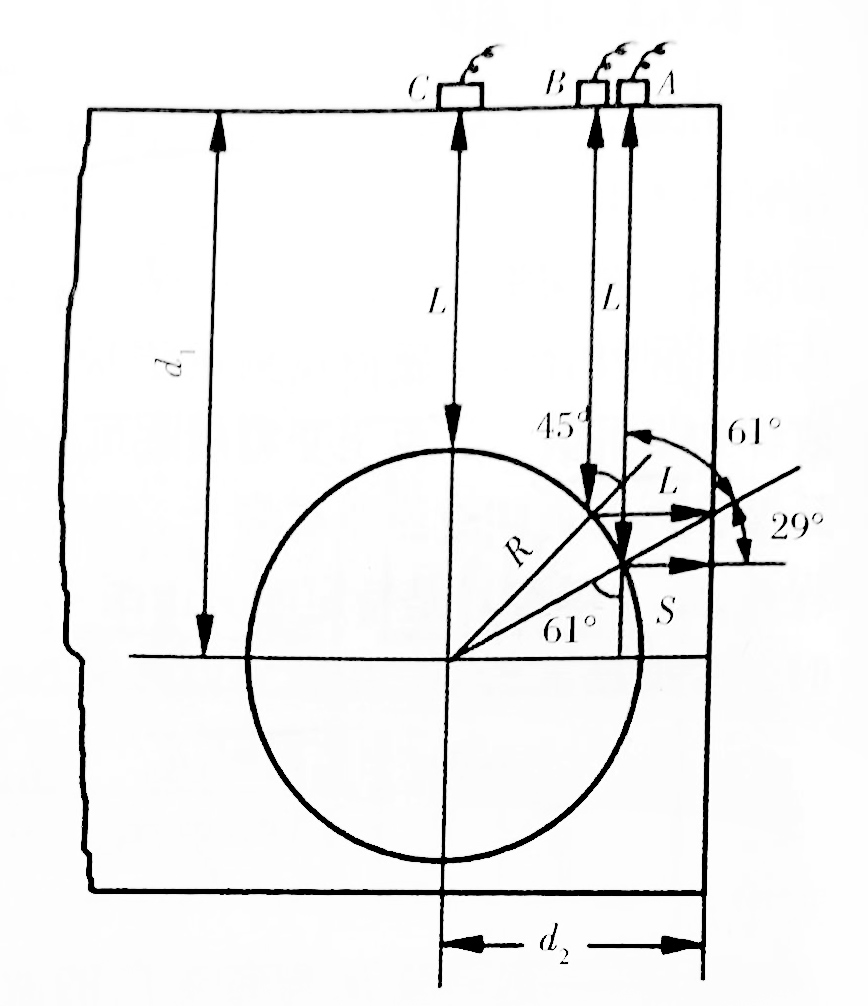

       实际检测中，当探头置于图4-46所示的IIW试块上或类似结构的工件上A处时，同样会产生61°反射。

       这时61°反射的声程为：

       当探头向左平行移动到B、C处时，还会出现两种反射回波。

       B处时纵波反射角与入射角均等于45°，其声程为

       C处是纵波垂直入射并反射，其声程为

       对于IIW块，d1=70，d2=35，R=25，探头于A、B、C三处的回波声程分别为

       对于结构比较复杂的工件，如焊接结构的汽轮机大轴，为了有效地检测焊缝根部缺陷，特加工61°的斜面，利用61°反射来检测，从而获得较高的检测灵敏度。
