IGBT散热器检测报告
简介：澳门官方游戏网站-中国有限分公司接受用户委托，针对来样进行了检测，检测报告如下。
系统：本次检测系统采用澳门官方游戏网站-中国有限分公司生产的超声波自动化检测评估系统 UPK-T24 进行检测。参数请见下表：
|
设备型号 |
UST-33 |
主机模块 |
ADIPR1 |
|
探头选用 |
水浸聚焦探头 |
探头焦距 |
3.0英寸 |
|
耦合剂 |
纯净水 |
实验条件 |
室温 |
|
聚焦方式 |
聚焦钎焊焊接面 |
扫描方式 |
X-Y扫描 |
|
AD采样率 |
250MHz |
滤波器 |
2.0-30MHz |
|
扫查分辨率 |
0.2mm |
增益 |
30±4dB |
图一 基本参数表
|
利用超声波特性，结合运动控制系统进行自动化扫查，并记录每一个位置对应的超声波变化，利用软件处理，可以画出焊接面的超声波回波的变化。并自动统计计算钎焊的钎着率。 超声波在致密材料中传播时，遇到异质界面时，会发生反射折射等现象。当出现反射时，结合界面回波的会提高幅值会比结合良好位置的幅值高。利用这种差异性，可以区分出结合面的焊接质量。
|
UPK-T24 系统 |

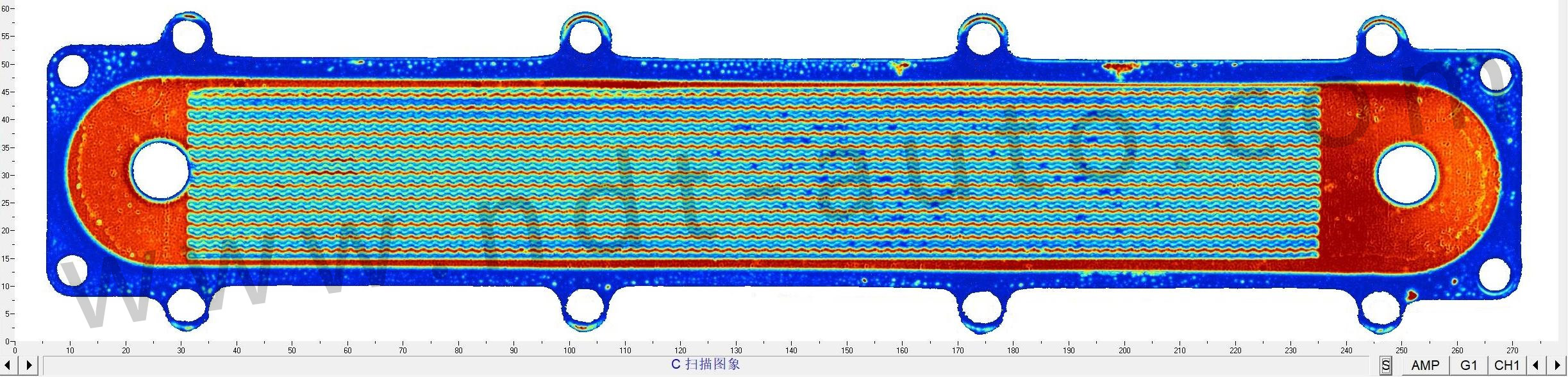

扫描结果图（彩虹色）

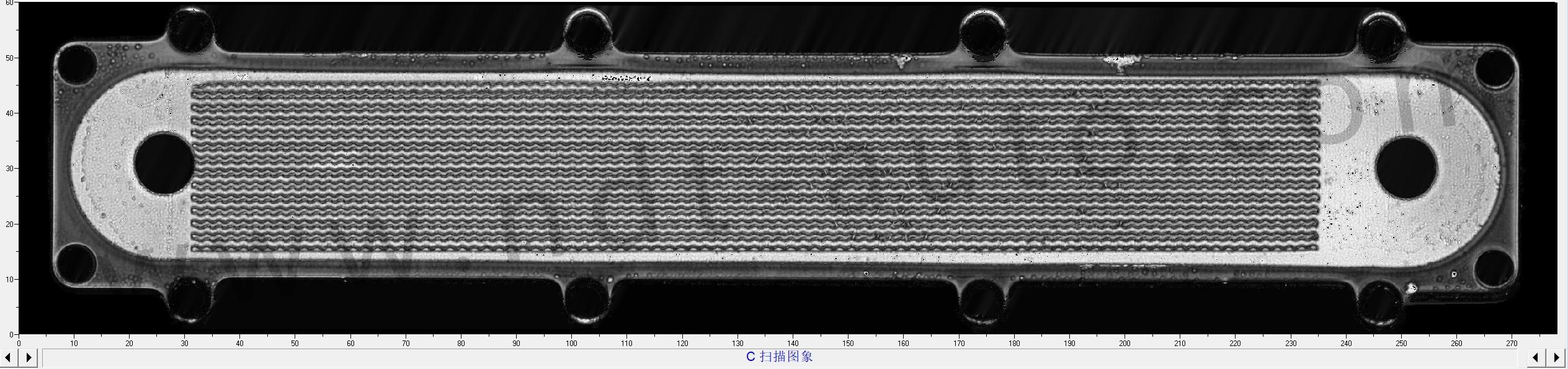

扫描结果图（灰度色）

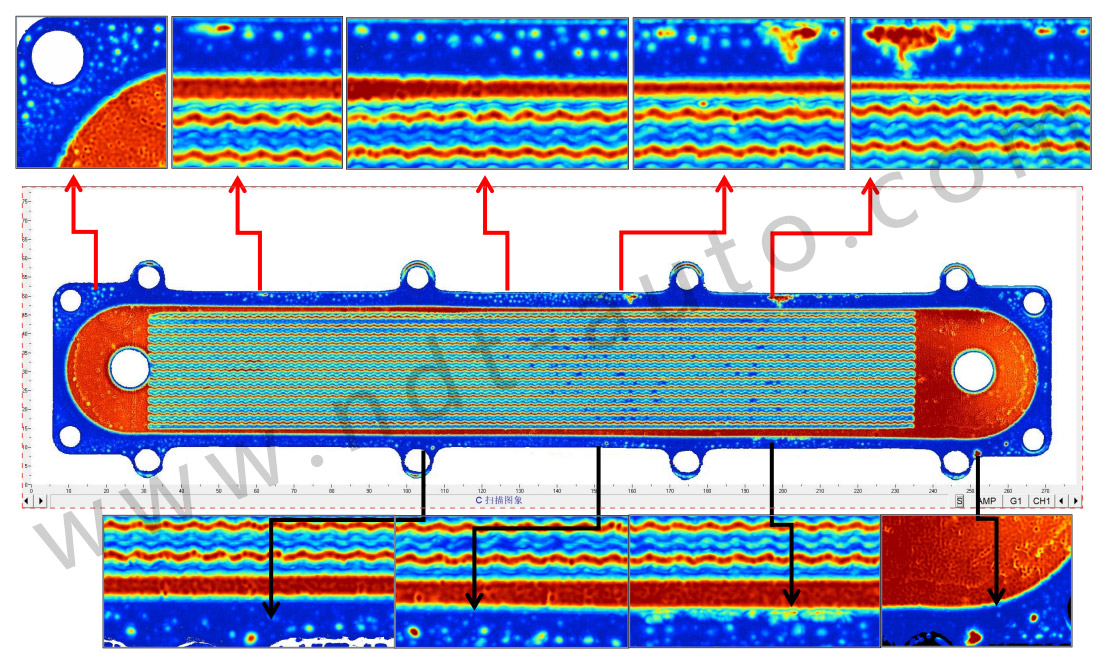

焊缝缺陷细节图（箭头所示，1：10比例放大）
利用软件自动统计计算分析的功能，可自动识别缺陷，并勾勒缺陷边界，统计缺陷的位置坐标，幅值大小，面积及面积百分比。
扫描结果图（彩虹色）
扫描结果图（灰度色）
