IGBT散热器钎焊检测报告

作者：采声

发布于： 2023-06-20 16:09

简介：澳门官方游戏网站-中国有限分公司接受用户委托，针对来样进行了检测，检测报告如下：

系统：本次检测系统采用澳门官方游戏网站-中国有限分公司生产的超声波自动化检测评估系统UPK-T24进行检测。参数请见下表：

图一基本参数表

原理简介：

利用超声波特性，结合运动控制系统进行自动化扫查，并记录每一个位置对应的超声波变化，利用软件处理，可以画出焊接面的超声波回波的变化。并自动统计计算钎焊的钎着率。

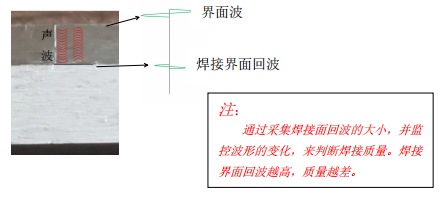

超声波在致密材料中传播时，遇到异质界面时，会发生反射折射等现象。当出现反射时，结合界面回波的会提高幅值会比结合良好位置的幅值高。利用这种差异性，可以区分出结合面的焊接质量。

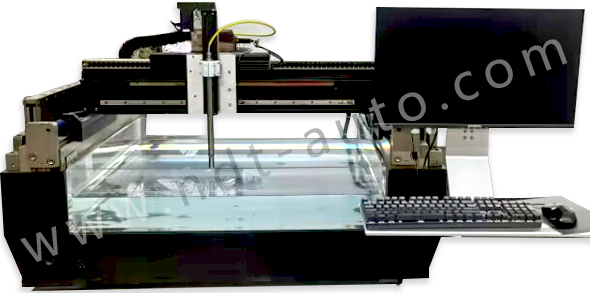

UPK-T24系统

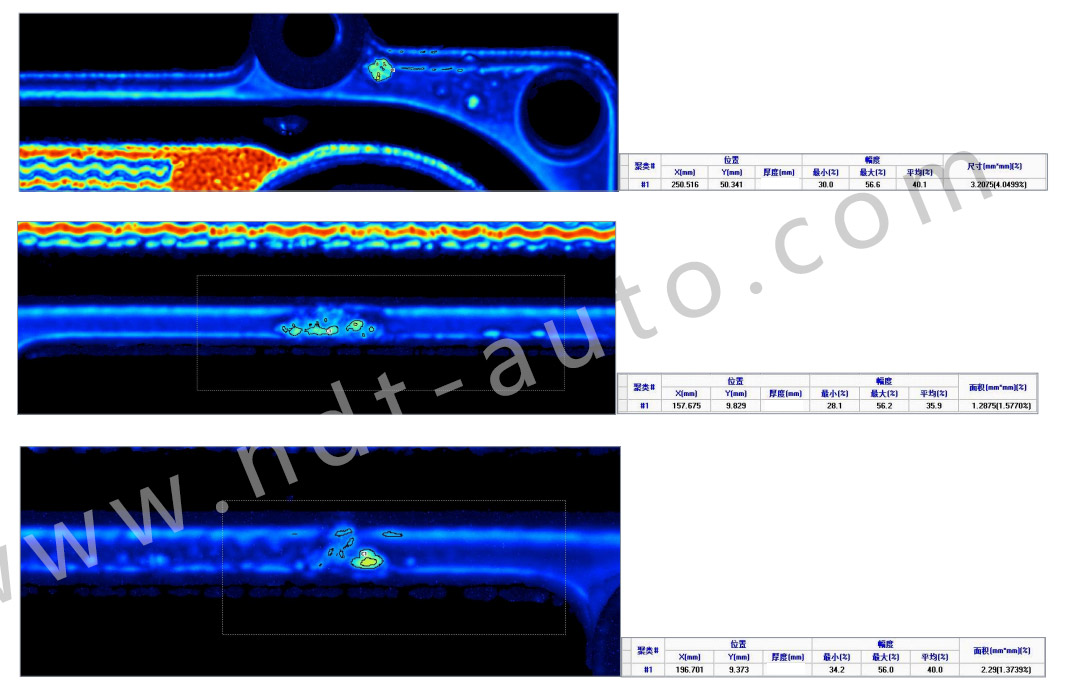

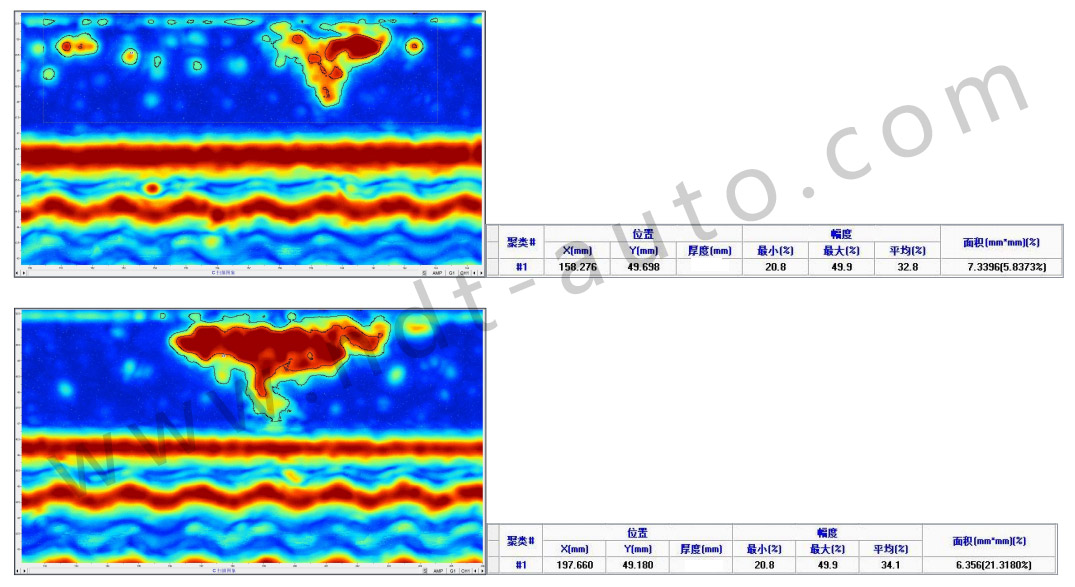

利用软件自动统计计算分析的功能，可自动识别缺陷，并勾勒缺陷边界，统计缺陷的位置坐标，幅值大小，面积及面积百分比。

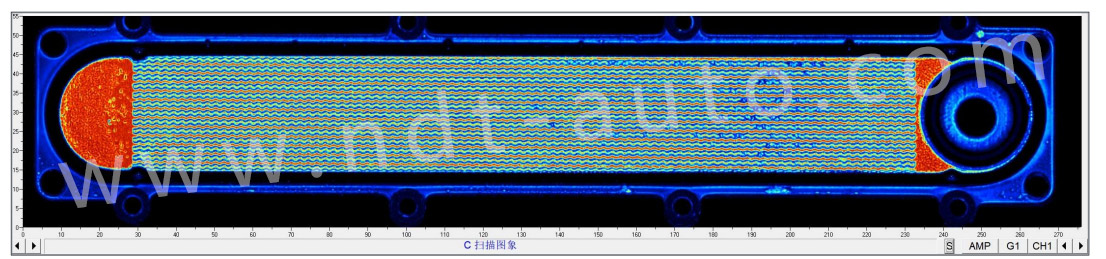

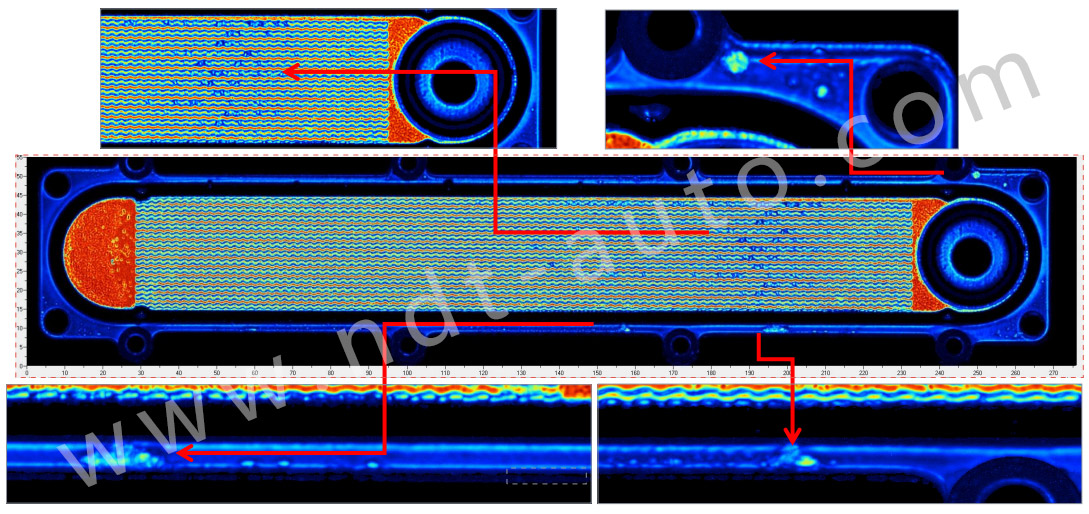

扫描结果图（彩虹色）

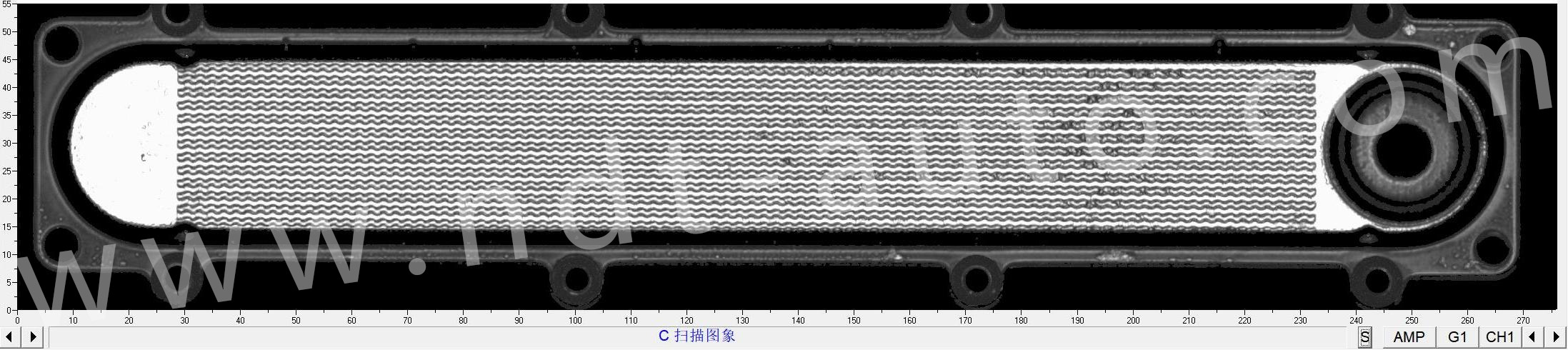

扫描结果图（灰度色）

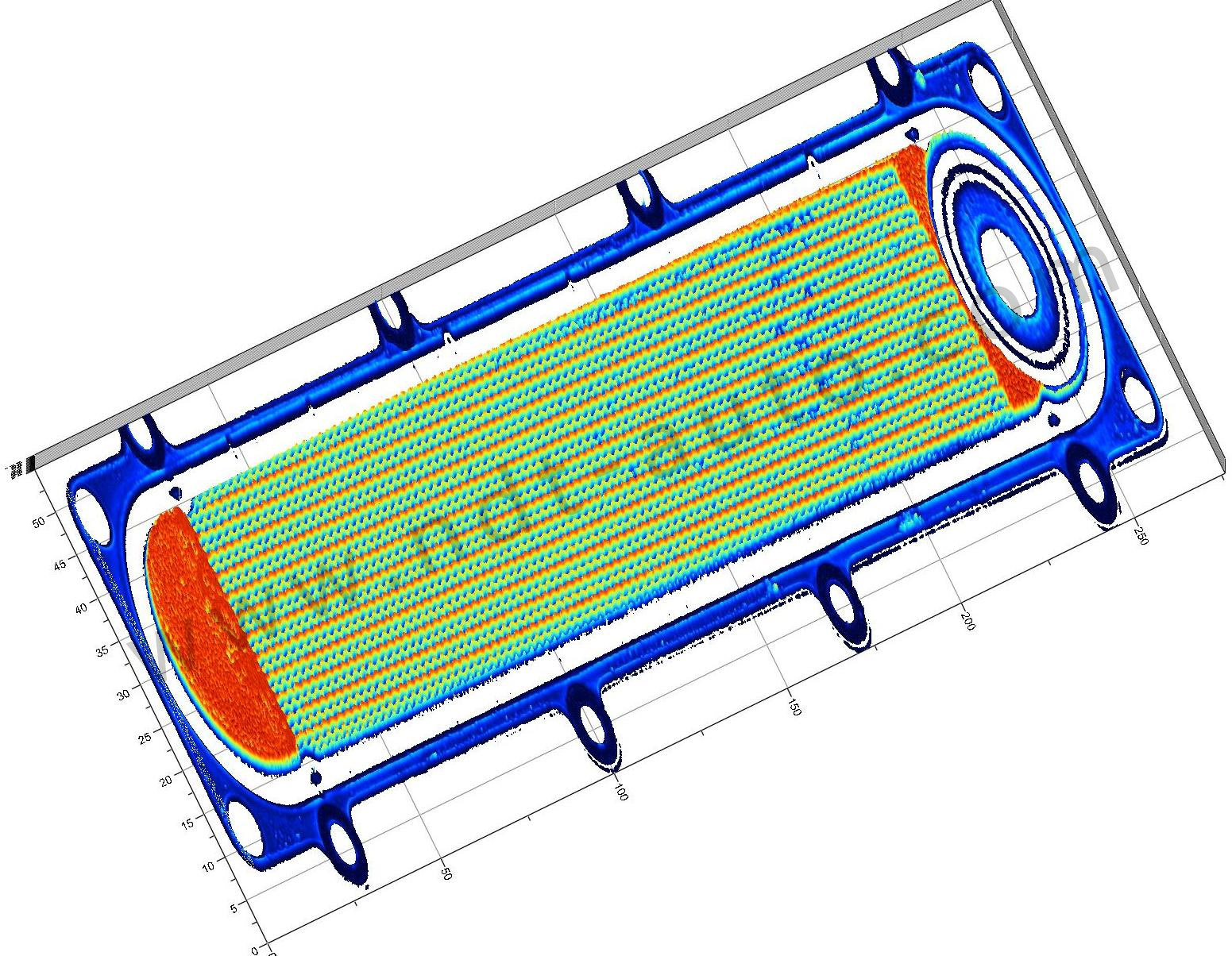

正面扫描3D效果

反面扫描3D效果

结论：

1、使用高频点聚焦探头，可清晰识别焊缝中缺陷。

2、使用0.2mm分辨率，250mm/s扫描速度，整块扫描用时3分钟左右。

3、由于没有标准试块进行校准，缺陷尺寸测量可能会偏差，仅作功能展示。
