板材检测一般使用垂直于板面入射的纵波直探头进行，如有特殊要求，可辅以其他的方式检测，如采用横波斜探头进行检测等。

       检测时，可选板材的劝拿殴俜接蜗吠净轧制表面进行。若检测人员认为需要或技术协议有要求时，也可选择板材的上、下两轧制表面分别进行检测。

       板材检测耦合方式有直接接触法和液浸法。

       直接接触法

       直接接触法是探头通过耦合剂与工件直接接触进行检测。直接接触法检测的波形通常有三种情况。

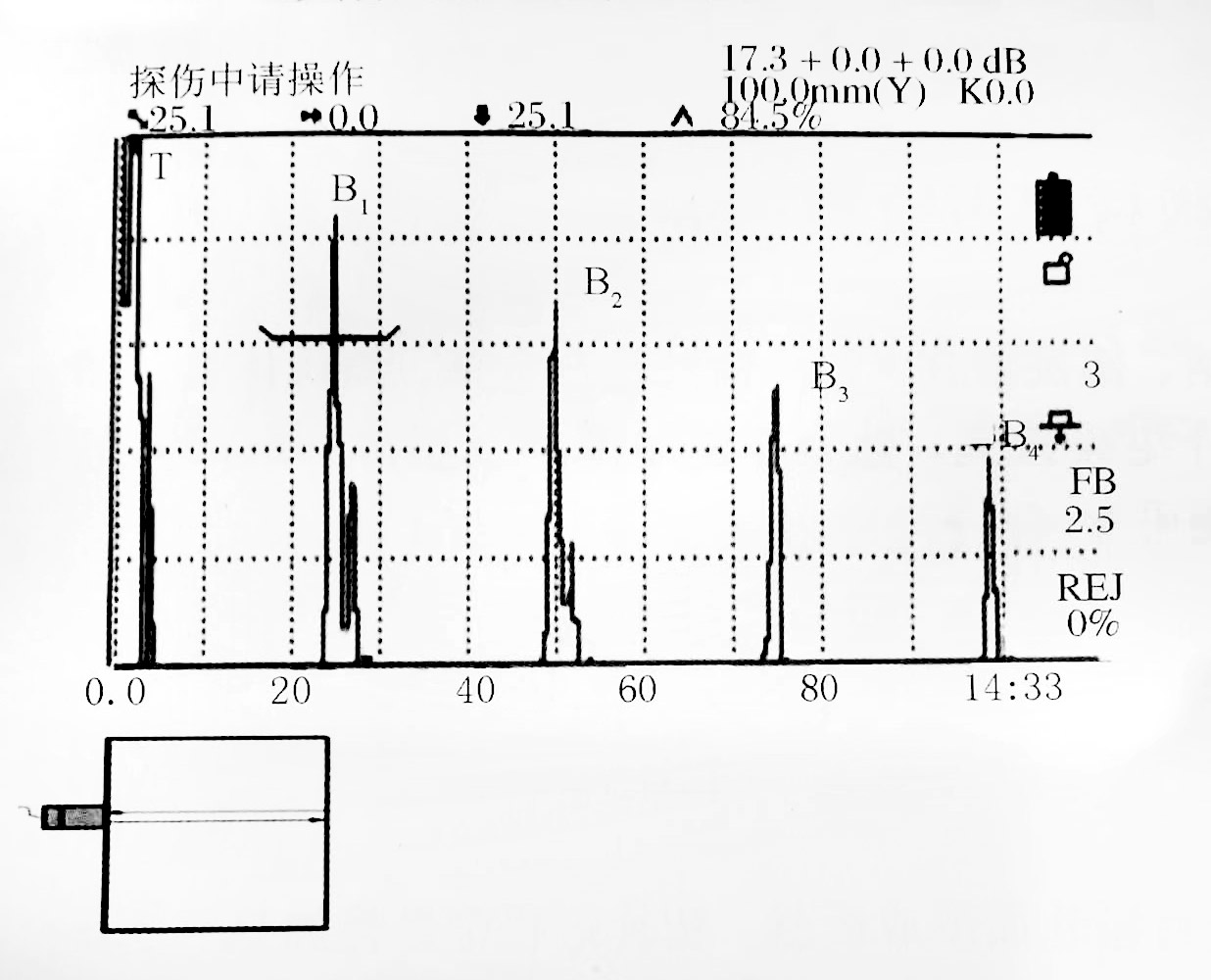

       1.当探头位于被检工件完好区（无缺陷）时，显示屏上显示多次等距离的底面反射回波，无缺陷反射回波，如图5——1（a）所示。

（a）无缺陷波形显示

（b）较小的缺陷波形显示

(c)较大缺陷波形显示

图5-1钢板接触法检测中常见的波形

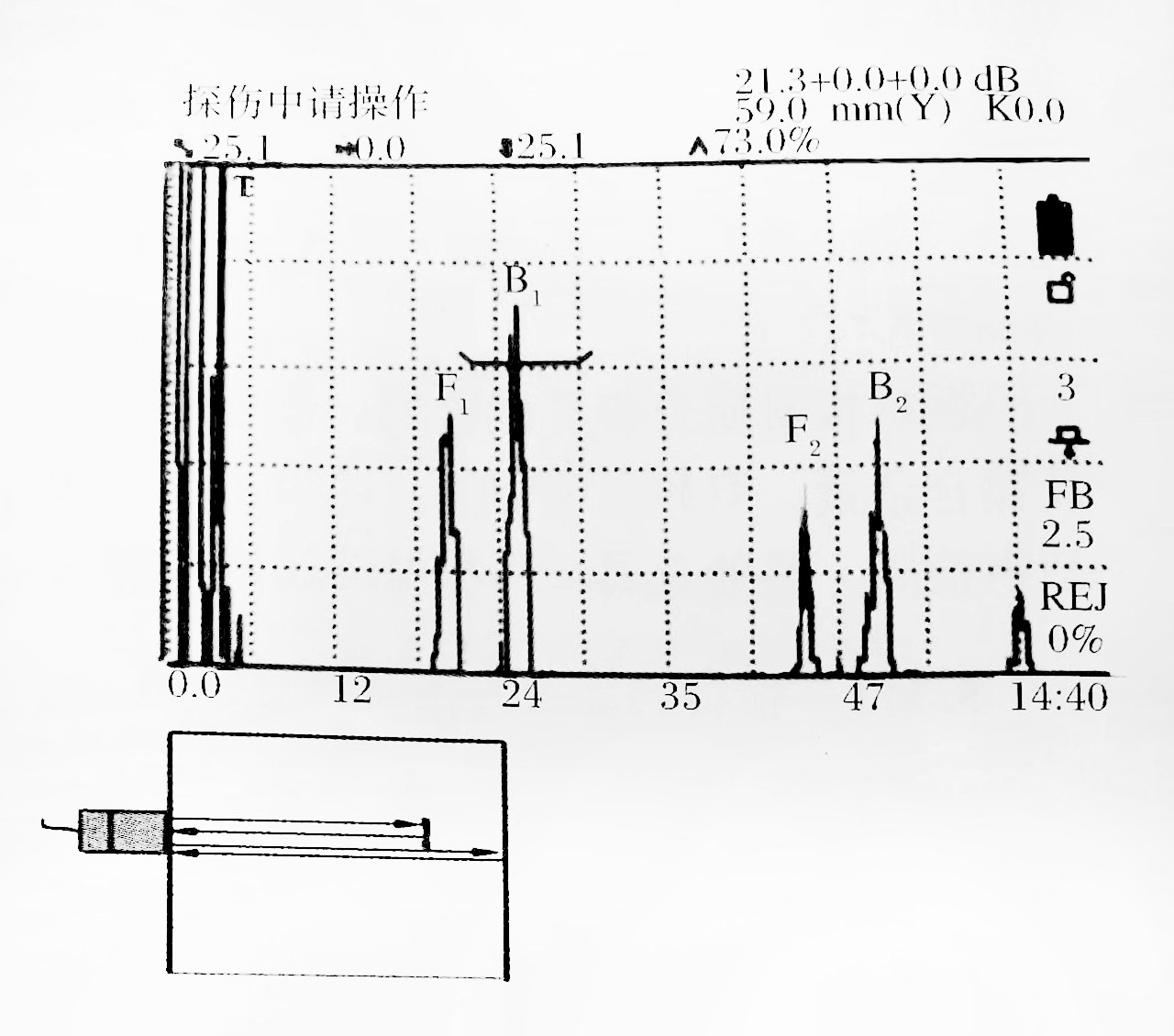

       2.当探头位于缺陷较小区域（缺陷截面小于声束截面）时，显示屏上缺陷反射回波与底面反射回波共存，底面反射回波有所下降，如图5-1（b）所示。

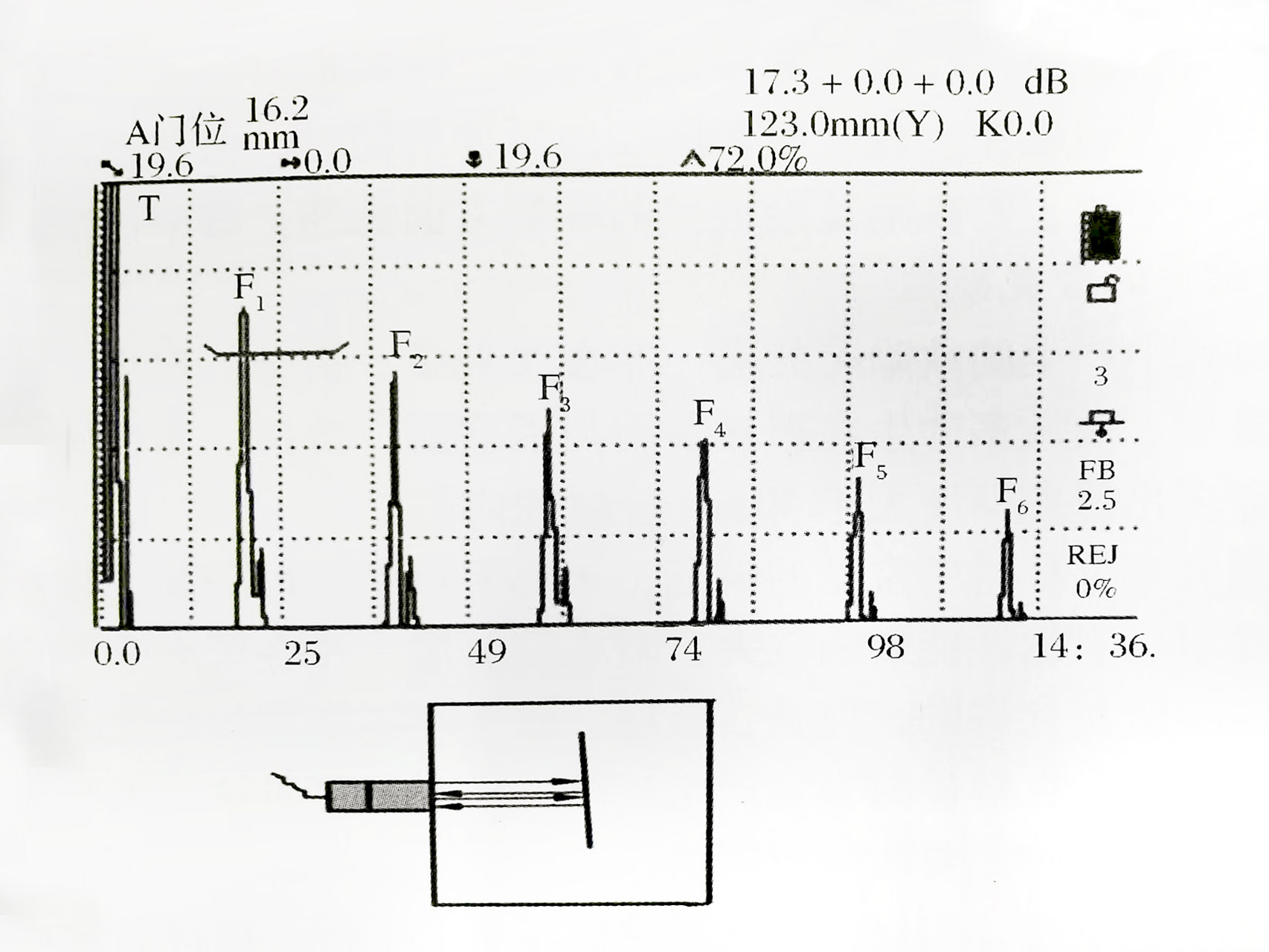

       3.当探头位于缺陷较大区域（缺陷截面大于等于声束截面）时，显示屏上只有缺陷的多次反射回波，底面反射回波消失，如图5-1（c）所示。

       直接接触法的耦合层较薄，是与液浸法的主要区别。采用直接接触法检测时，耦合剂/板材的界面反射回波在始脉冲宽度以内，重叠在始脉冲宽度之中，显示屏上无法区分。

       液浸法

       沉浸法检测是探头与板材不直接接触，而是通过一层液体进行耦合实现检测。

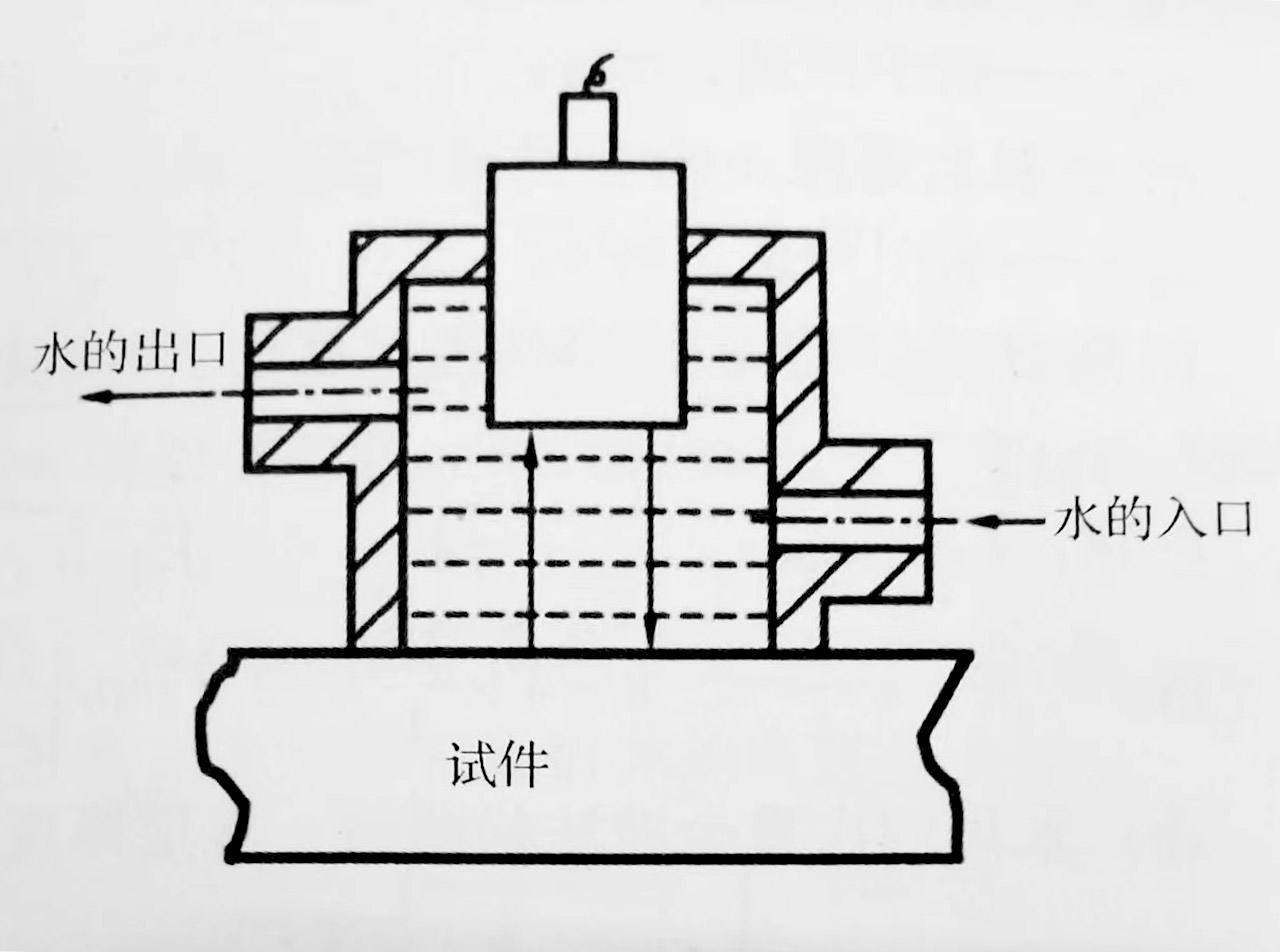

       沉浸法检测时常用水进行耦合，也称水浸法，如图5-2所示。

       沉浸法检测与直接接触法检测相比较，除在耦合液体/板材的界面存在界面回波，其他三种波形情况与直接接触法相同。

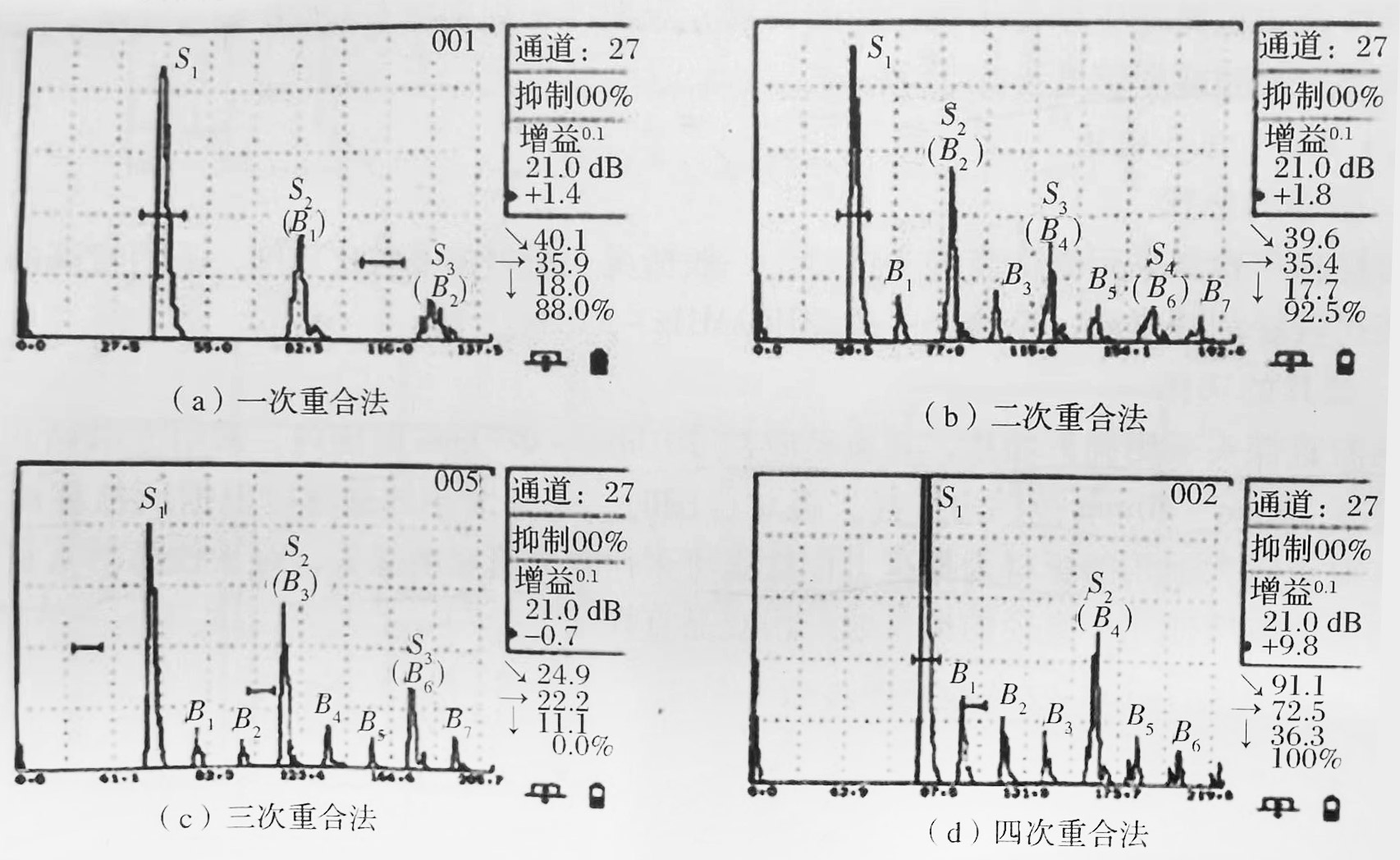

       为使板材上表面（耦合液体/板材界面）与下表面（板材底面）的多次反射回波不发生互相干扰，常调整液体层厚度使耦合液体/板材界面的射射回波和板材底面反射回波重合，这种方法称为重合波法，如图5-3所示。

       当耦合液体/板材界面的第2、3、4........次界面反射回波S分别与板材的第1、2、3........次底面反射回波一一重合时，称为一次重合波法；当耦合液体/板材界面的第2、3、4........次反射回波分别与板材的第2、4、6........次底面反射回波重合时，称为二次重合波法。三次重合波法、四次重合波法........等重合波法以此类推。板材超声波液浸法（水浸法）检测中一般较为常用的是四次重合波法。

图5-3 钢板液浸重合法检测

       液浸法超声检测中，耦合液体层的厚度可由式（5?1）确定：

（5?1）

       当以水为耦合液体时：式中：

       h?耦合液体层厚度，mm；

       n?重合次数（即一次重合波法n=1、二次重合波法n=2）；

       c液?耦合液体中的声速，m/s；

       c钢?钢中声速，m/s；

       t?板材厚度，mm；

       c水?水中声速，m/s。

       例1：用超声波水浸法检测厚度为32mm的钢板，若采用四次重合波法检测，求水层厚度？

       已知：t=32mm   n=4    求：h

       解：

       答：采用四次重合波法检测时，水层厚度为32mm。
