板材超声检测过程-试块选用
板材检测使用的对比试块有阶梯平底试块、Ф5平底孔对比试块。两种试块形状及尺寸如图5-4、图5-5及表5-2所示。
1.阶梯平底试块用于厚度不大于20mm的板材，采用双晶直探头直接接触法进行检测。
板厚小于等于20mm的板材采用液浸法检测时，也可选用单晶直探头进行检测。
2.平底孔对比试块适用于厚度大于 20mm的板材检测，对比试块上人工反射体为 Ф5平底孔，每个试块反射体个数应不少于3个。
对比试块应根据所检测的板材厚度进行选择，为保证检测灵敏度的准确性，制作距离-波幅(灵敏度)曲线时，选用的一组系列试块上所有反射体均应进行测试。

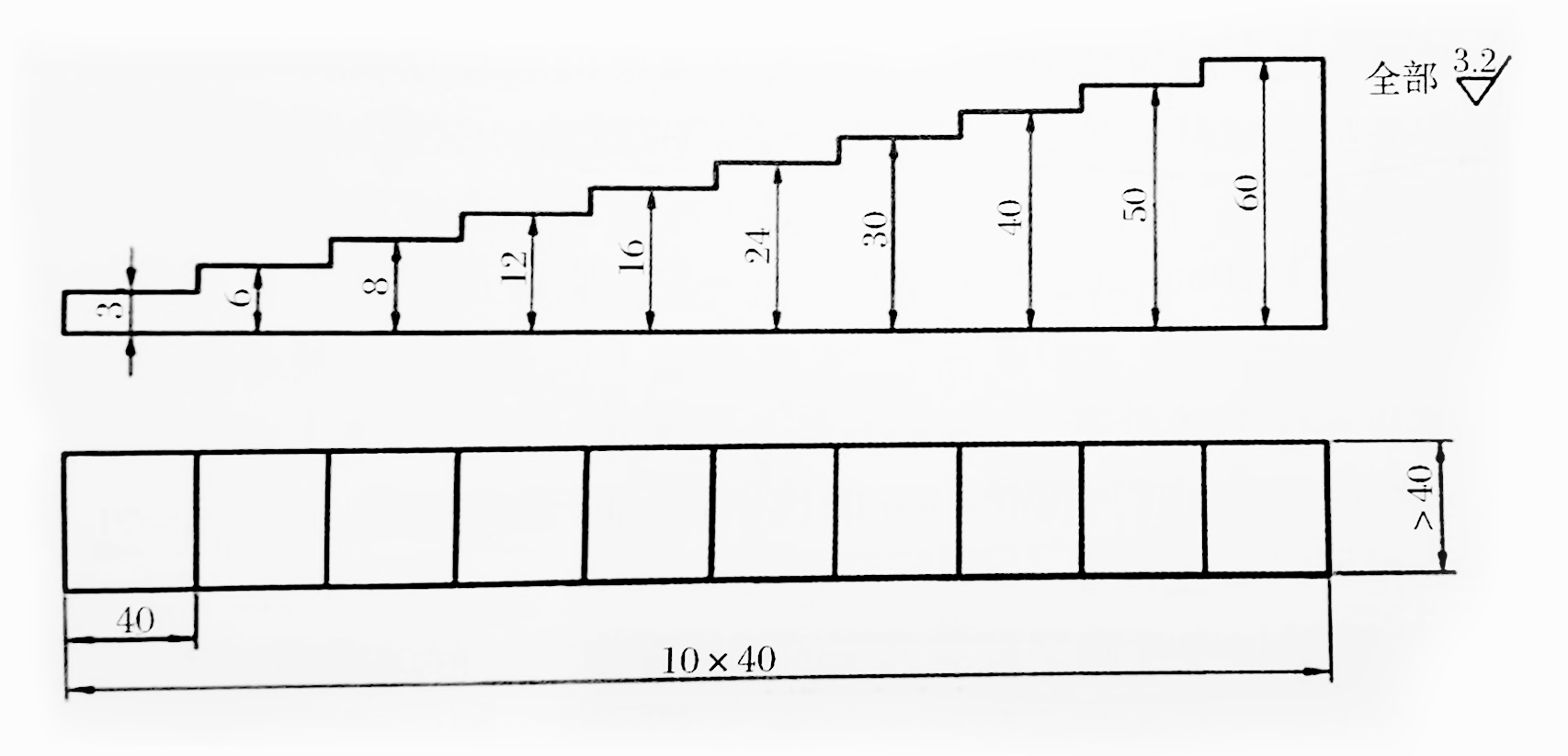

图5-4 阶梯平底试块

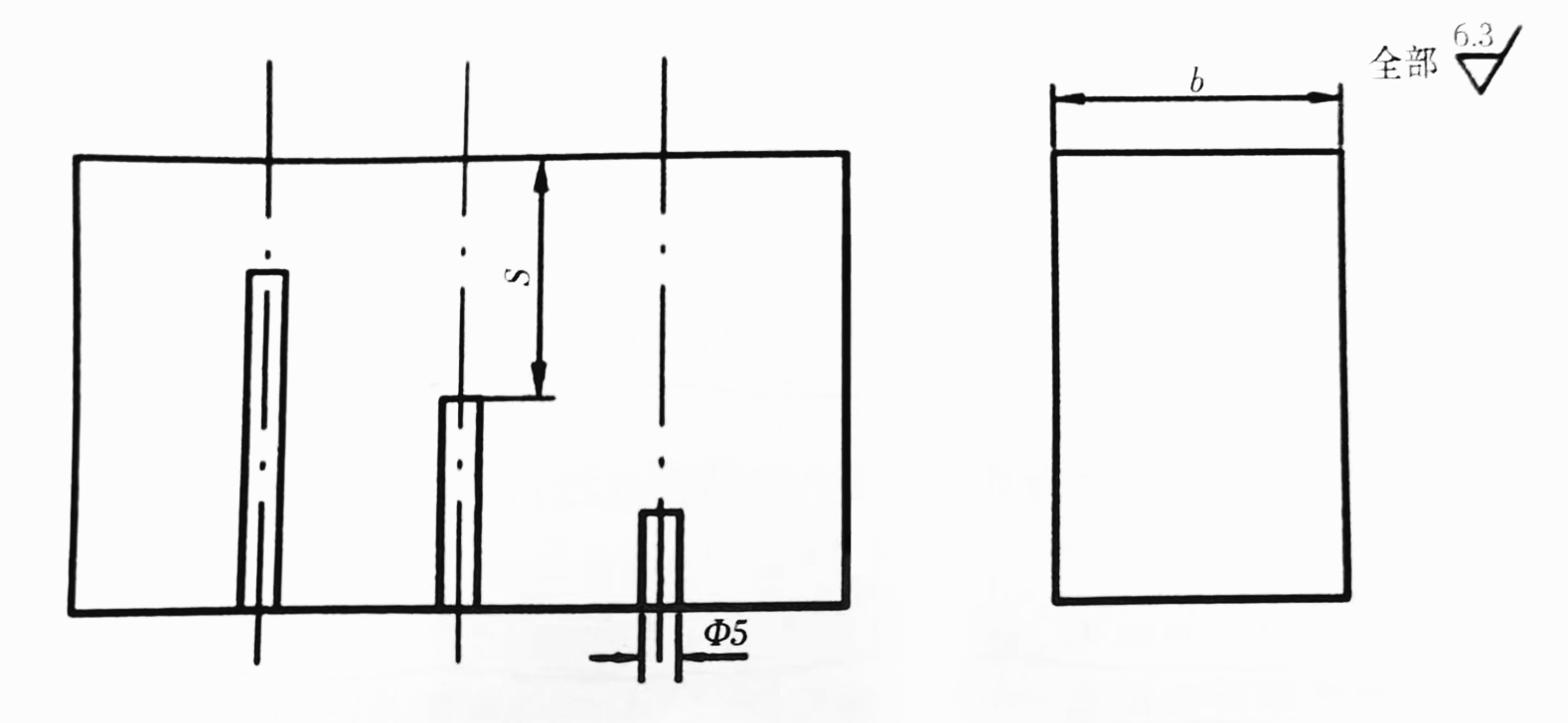

图5-5 平底孔对比试块
表5-2
| 试块编号 | 板材厚度t（mm) | 检测面到平底孔的距离S（mm) | 试块厚度T （mm) |
试块宽度 b （mm) |
| 1 | >20~40 | 10、20、30 | 40 | 30 |
| 2 | >40~60 | 15、30、45 | 60 | 40 |
| 3 | >60-100 | 15、30、45、60、80 | 100 | 40 |
| 4 | >100~150 | 15、30、45、60、80、110、140 | 150 | 60 |
| 5 | >150~200 | 15、30、45、60、80、110、140、180 | 200 | 60 |
| 6 | >200~250 | 15、30、45、60、80、110、140、180、230 | 250 | 60 |
注1:板材厚度大于40mm时，试块也可用厚代薄。
注2:为减小单个试块尺寸和重量，声学性能相同或相似试块上的平底孔可加工在不同厚度试块上。
