轴类锻件的锻造工艺主要以拔长为主，因而大部分缺陷的取向与轴线平行，此类缺陷的检测以纵波直探头从径向检测效果最佳。考虑到缺陷会有其他的分布及取向，因此轴类锻件检测，必要时还应辅以直探头轴向检测和横波斜探头周向及轴向检测。

       (1)直探头径向和轴向检测:直探头作径向检测时将探头置于轴的外缘，沿外缘作全面扫查，以发现轴类锻件中常见的纵向缺陷。如图6-1所示探头(1)位置。

       直探头轴向检测时，探头置于轴的端头，并在轴端作全面扫查，以检出与轴线垂直的横向缺陷。但当轴的长度太长或轴有多个直径不等的轴段时，会有声束扫查不到的盲区，因而此方法有一定的局限性。如图6一1所示探头(2)位置。

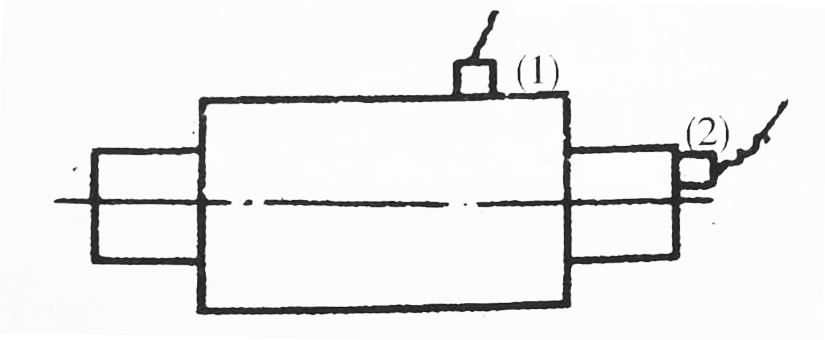

图6-1  轴类锻件直探头径向、轴向检测

       (2)横波斜探头周向及轴向检测:

       轴类锻件采用直探头进行检测时，对于横向缺陷及接近圆周面且尺寸较小的轴向片状缺陷，直探头径向及轴向检测都难以检出，如图6-2所示，此时应采用横波斜探头在轴的外圆进行周向及轴向检测。

       ①锻件中若存在片状轴向缺陷，尺寸较小且接近圆周面，或在空心锻件内孔处存在类似片状轴向缺陷(在径向方向的尺寸远小于半径)，与圆周面垂直或有一定的角度，应采用横波斜探头在轴的外圆做周向检测，考虑到缺陷的取向，检测时探头进行正、反两个方向的扫查，如图6-2(a)所示;

       ②锻件中存在横向(径向)缺陷或轴上有几个不同直径的轴段，采用横波斜探头在轴的外圆做轴向检测，检测时探头进行正、反两个方向的扫查，如图6一2(b)所示。

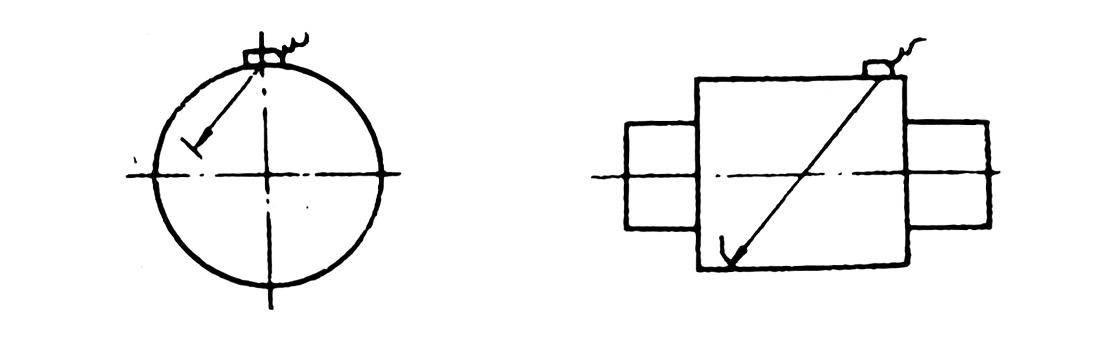

（a）周向检测	（b）轴向检测
图6-2  轴类锻件斜探头周向、轴向检测
