发动机内腔自动化涡流检测系统

方案总述：

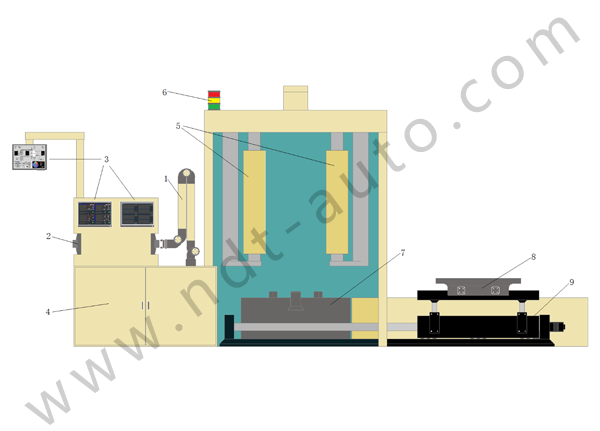

图1 系统的整体外观示意图

表1

编号	名称	功能简介
1	机械臂	用于探头扫查架快换，转移和递送
2	扫查架控制台	将正确的探头扫查架选出并递送至机械臂处
3	显示部分	分为自动化显示控制显示、涡流仪器控制显示和C扫显示三块
4	电气柜	内部安装配电、涡流仪器、工控机、机械臂和自动化控制和管理器等电气设备
5	压辊	负责稳定被测工件，保证被测工件转动精度
6	报警灯	对伤损或仪器状态报警
7	三脚夹盘	工作过程中夹持工件
8	安装托盘	随形工件底部，对工件进行预定位和固定，保证检测精度
9	上下料架	提供上下料工位，将工件运入或搬离检测区

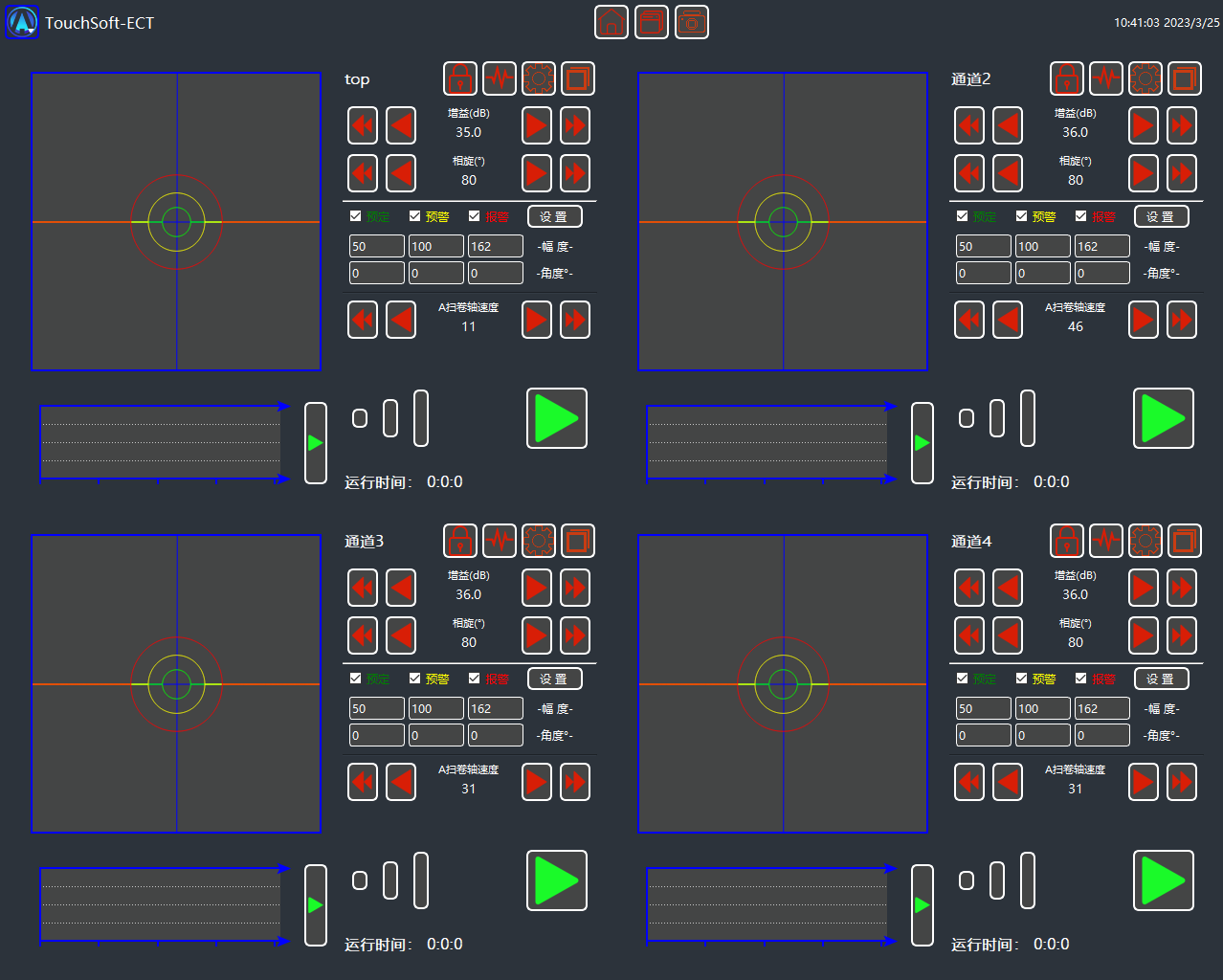

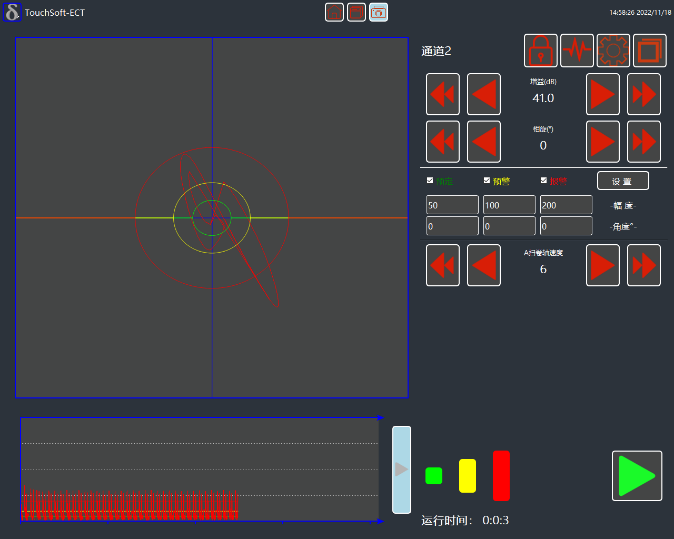

软件概述

仪器软件具备检测波形长期记录和动态回放、波形分析回放和快速截图以及诸如通道名称自定义等方便检测和监控的功能。在检测结果显示方面除了传统的幅度相位图和A扫图外还有单独的展开式C扫模组，具备伤损位置标定记录和回放的能力，可以在PLC的配合下对工件和探伤结果做准确匹配的同时对伤损形状做可视化分析。
